腈纶阻燃整理
资料来源；1989年北京《国际阻燃研讨会论文集》。P237，p320
腈纶比涤纶，尼龙容易燃烧氧指数最低（18-18.5）燃烧热最高（35.95KJ/g）是一种易燃纤维，它的阻燃整理，有效和理想的不多，合纤通用的气相阻燃整理剂，可用，也有效果，但处理中温度一高，手感就不好。

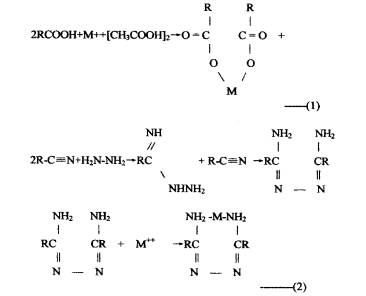

采用浓硷水解方法，使纤维上氰基变为羧基钠盐，再用盐酸酸化为羧基。而后用金属盐与之反应，生成金属络合物(1)，可以获得很高的限氧指数。但是浓硷水解的不光是氰基，它也拆断纤维的长链，因此纤维强力下降比较严重，如果用水合肼来处理腈纶，氰基与联氨加成，生成二胺，进而与重金属螯合(2)，获得阻燃效果，而对纤维的损伤程度，比硷水解方法小得多。
R-C≡N+NaOH+H2O→RCOONa+NH3
RCOONa+HCl→RCOOH
处理后的腈纶纤维在耐热性和阻燃性方面都有明显提高，耐热性最好的是钙盐，热分解温度，可从处理前的300℃提高到550℃，离火自熄性很好，铜盐处理后的限氧指数，可以从处理前的18%提高到50%，锌盐的限氧指数为32%，但迄今为止这一方法尚未见有工业化生产报导。
3．3．1整理工艺
资料来源；1989年北京《国际阻燃研讨会论文集》。p320
腈纶织物，烧硷处理，盐酸中和，得到改性腈纶，即部分氰基变为羧基（略）。另法是用水合肼直接处理将氰基加成生成二胺。然后用金属盐浸泡，生成胺基螯合物。具体工艺如下；
织物去油，烘干后浸泡在水合肼（工业含联氨40%）中，浴比; 1：20，90℃，45分钟，水洗，烘干。再用硫酸锌，硫酸铜等5%的水溶，液室温浸泡30分钟（浴比1：20）
3．3．2整理效果；
资料来源；1989年北京《国际阻燃研讨会论文集》。p237
|
|
腈纶原样 |
水合肼处理样 |
锌螯合样 |
铜螯合样 |
|
氧指数 |
18.5 |
— |
35.0 |
50.0 |
|
断强（g/d） |
3.18 |
2.15 |
1.96 |
— |
|
断伸（%） |
42.4 |
20.8 |
29.2 |
— |
|
吸湿率（%） |
1 |
10.0 |
10.1 |
— |
