交联型—瑞士,汽巴-嘉基公司的Pyrovatex CP

化学结构为;N-羟甲基(二甲氧基)磷酰丙酰胺.其合成工艺大致如下

①三氯化磷与甲醇生成二甲氧基磷酸酯.

PCl₃+2CH₃OH+H₂O→(CH₃O)₂P(=O)-H+3HCl

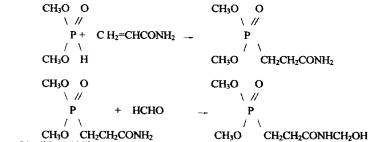

②再与丙烯酰胺加成生成二甲氧基磷酰丙酰胺.

(CH₃O)₂P(=O)-H + CH₂=CH-CO-NH2 →

  (CH₃O)₂P(=O)-CH₂-CH₂-CO-NH₂

③再与甲醛反应生成 N-羟甲基(二甲氧基)磷酰丙酰胺.

(CH₃O)₂P(=O)-CH₂-CH₂-CO-NHCH₂OH

Pyrovatex CP的结构式如下；

N—羟甲基，属反应性基团，能与纤维素纤维上的羟基呈醚键结合，若加入氰醛树脂，可以交联成大分子。

CP毒性低，添加氰醛树脂后(原阻燃剂中磷氮比约为2．2﹕1)磷氮比变为1．4﹕1)可提高耐洗性到50次以上，但强力损失大(30%以上)，手感较硬，从CP的化学结构来看，反应活性不高，要使丙酰胺上的羟甲基与纤维素纤维上的羟基发生醚键结合，汽巴—嘉基的配方中催化剂采用磷酸，交联剂采用氰醛树脂。有人用氯化铵，焙烘条件155℃，4-5分钟，如若采用乙二醇醚化的CHD氰醛树脂，则催化剂可用氯化镁，焙烘条件可用165℃3．5分钟.后一工艺，对提高耐洗性，保证织物强力，降低织物上可释放甲醛有利。
