表面张力数据与润湿qt090905-2
网上来稿：nene-2
1、有关表面张力数据
原著:《染整助剂及其应用》 罗巨涛主编 ,中国纺织出版社 , 2000年06月第1版 , 第P222-256页
表9-1常见纤维材料的临界表面张力和水在其表面上的接触角
|
纤维材料 |
临界表面张力(γ)/mN/m |
接触角(θ)/° |
|
聚四氟乙烯 |
18 |
108 |
|
聚丙烯 |
29 |
91 |
|
聚酯 |
43 |
81 |
|
聚酰胺 |
46 |
70 |
|
聚丙烯腈 |
44 |
48 |
|
再生纤维素 |
44 |
38 |
表9-2 纺织品及涂料的表面性质
|
纤维材料 |
临界表面张力(γ)/mN/m |
水中接触角(θ)/° |
|
纤维素 |
- |
40 |
|
羊毛 |
- |
61 |
|
聚酯 |
39.5 |
75 |
|
聚丙烯腈 |
- |
48 |
|
聚酰胺 |
41.5 |
70 |
|
聚乙烯 |
32.4 |
92 |
|
聚硅氧烷 |
22.1 |
- |
|
含氟化合物 |
10.5 |
- |
P229
专业著作节录
染整行业常用的效果较好的表面活性剂
原著：染整工程(第一册) 陶乃杰主编;217
一、消泡剂
火油、戊醇、烷基硅油，特别是硅油其表面张力很低，容易吸附于表面和在液面上铺展，但形成的表面膜强度不高，因此是一种优良的消泡剂，用量少，效果好，故被多数广泛地应用。
二、常用表面活性剂
（一）阴离子型
1、 肥皂：润湿、乳化、净洗好，起泡少。
2、 红油：C18羟基（被酯化）不饱和脂肪酸，润湿性（渗透）好，净洗力差。
3、 拉开粉：异丁基萘磺酸钠，润湿性特好，净洗力差。
4、 扩散剂NNO：萘磺酸甲醛缩合物，扩散性好，对水的表面张力影响极小，不起泡。
5、 烷基硫酸酯钠盐：C12发泡性极好，C14-16乳化力强，C18净洗力强，牙膏常用。
6、 烷基磺酸钠AS（C12-16）：润湿性好，乳化、净洗差。
7、 烷基苯磺酸钠ABS（C10-16）：去污力较好。
（二）非离子型
1、平平加O：十八醇聚氧乙烯（n=15-20）醚，渗透、扩散、乳化、净洗亦好。
2、乳化剂OP：烷基酚聚氧乙烯醚，渗透、扩散、乳化好，去污力强。
3、渗透剂JFC：中级醇聚氧乙烯醚[C7-9；n5]，渗透性好。
三、助剂的疏水与亲水性
（一）疏水基的疏水性大小
脂肪烷基＞脂肪烯基＞脂肪烃-芳基＞芳基＞带有弱亲水基的烃基。
如若亲水基相同，疏水基分子量越大，其亲油性越大，HLB值（亲水/亲油比）越小，对水的表面张力降低越显著，俗称“表面活性越大”，其净洗、乳化（O/W相）效果越好。烷基硫酸钠类表面活性剂的净洗能力排列如下：
C16H33-O-SO3Na＞C14-＞C12-，但润湿和渗透性却与此相反。
(二) 表面活性剂的HLB值及其用途：
|
HLB值 |
该类表面活性剂的的用途 |
|
15-18 |
增溶剂 |
|
13-15 |
洗涤剂 |
|
8-18 |
O/W型乳化剂 |
|
7-9 |
润湿剂 |
|
3.5-6 |
W/O型乳化剂 |
|
1.5-3 |
消泡剂 |
（三）纯液体的表面张力
|
物质 |
测定温度℃ |
表面张力103N/m(5N/cm)dyne |
|
乙醚 |
25 |
26.43 |
|
乙醇 |
20 |
22.55 |
|
苯 |
20 |
28.9 |
|
橄榄油 |
20 |
33.1 |
|
水 |
20 |
72.75 |
|
水银 |
20 |
475 |
注: 10-3N/m染整工艺原理第二分册;10, -5N/cm染整工程;209
(四)表面活性剂对水的表面张力的影响
油酸皂在水中的浓度0→0.1%,溶液的表面张力即自72.8降至30dyne
表：不同碳长的肥皂，1%水溶液的表面张力是：
|
碳长 |
dyne |
|
C8 |
42 |
|
C10 |
38 |
|
C12 |
36 |
|
C14 |
22 |
|
C16 |
14 |
|
C18 |
11 |
I 注：根据(染整工艺原理第二分册;29)表中曲线，取对应相似值。

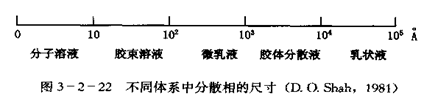

润湿降粘驱油剂
原著:《化学驱提高石油采收率 （修订版）》 作者：杨承志等著
出版日期：2007.10 页数：447 SS号：11897957
内容提要：本书是一部系统、全面论述化学驱法提高石油采收率的著作。介绍了提高石油采收率的储集层物理基础、驱油机理、方法筛选和应用原则以及矿场实施的风险分析理论等。

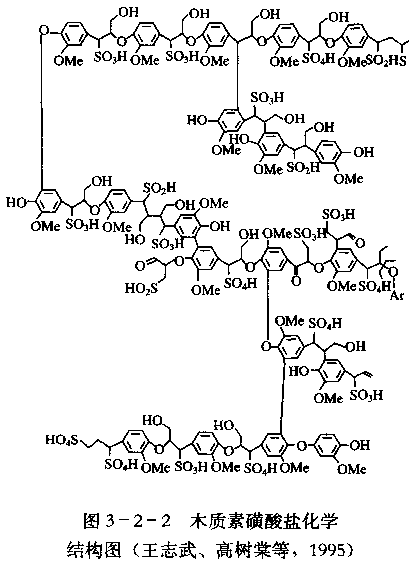

⑧木质素磺酸盐(Lignosulfonate，Ls)：木质素磺酸盐是亚硫酸盐法制木浆时的副产品，亦称为磺化木质素。木浆在与二氧化硫水溶液利亚硫酸氢钙进行反应时形成的木质(P229) 素磺酸混杂在木浆中，通常由亚硫酸纸浆废液经加工浓缩后再用石灰、氯化钙沉淀制得钠盐、钙盐等，其化学结构如图3—2—2所示。
检测表明Ls的结构比较复杂，它是由大约50个4-羧基-3-甲氧基丙苯基的三维多聚物，低相对分子质量的LS多为直链，在水溶液中缔合，高相对分子质量的LS多为支链，在水溶液中呈现聚电解质的性质，高相对分子质量部分难以降解，LS的平均相对分子质量为200一10000不等。在油田无论用作驱油主剂还是用作牺牲剂的LS，都是从制纸过程产生的废液中提取的，目前采用的LS的品种列于表
木浆造纸排污对环境会带来污染，为了减少污染，同时又废物利用。因此，木浆造纸排泄液的提取物——木质素磺酸盐LS，一方面可以用来作为化学驱油主剂的牺牲剂，因为LS
的相对分子质量大，当其在固体表面上吸附时能够占据较大的表面积，因此，在注入主驱油剂之前预先注入Ls，使其预先吸附并占据易于产生吸附的岩石表面，以减少驱油主剂在驱替过程中的吸附损失。另一方面，由于LS也是一种表面活性物质，将其与石油磺酸钠(PS)或其他表面活性剂复配用作表面活性剂驱油的助剂，可以使驱油剂体系具有更好的性能，同时由于其价格低廉，降低了化学驱油剂的成本。在加拿大和美国的一些大学和石油公司都曾进行了木质素磺酸盐与石油磺酸盐复配用作驱油主剂的研究，并且得到了肯定的结论。同时，也有资料表明Ls也能够用于油田开发的其他方面，如将LS与烷基酚聚氧乙烯醚类非离子表面活性剂复配能够乳化稠油和沥青，增加其流动能力，从而在稠油开采中能够用作稠油乳化降粘剂。在钻井液中将其改性制得铁铬木质素磺酸盐用作钻井液分散剂，改善钻井液的流动性。作为污水处理剂用以沉淀污水中的蛋白和整合水中的多价金属离子。(P120)
磺化木质素等表面活性剂能降低原油粘度，使原油容易脱离岩石，提高采油率。
P143
