新技术二氧化氯在印染废水节能减排中的作用

徐光 深圳欧泰华环保技术有限公司

原载: 上海印染新技术交流研讨会论文集（2009年度）；417-420

稿件来源：sh9-417

1　前言

印染废水是严重污染环境的工业污染源，污水排放量大，水质复杂，节能减排、节能环保将是十一五期间印染行业的主题。

深圳欧泰华环保科技术有限公司抓住新的发展机遇，紧紧围绕环保、节能、高效、创新、良性循环经济的主题，不断朝着新技术、新工艺、新原料、新设备、打造新品牌的方向发展。研制出了新一代复合系列二氧化氯发生器，其处理各项指标均达到同类设备的国际先进水平。是以自主研发科技创新、产品技术改造、生产工艺更新为导向，以工业氯酸钠和硫酸为原料，产出的复合二氧化氯气体与老产品相比，具有“三高一低”即：安全性能高、二氧化氯纯度高、二氧化氯收率高、消毒成本低。该设备有效地解决纺织印染废水等领域的大处理量的需求。

印染废水一直以排放量大、处理难度大而成为我们研究废水治理新技术、新工艺、新产品的重点的难点。随着我国经济的快速发展，水资源紧缺已成为制约我国印染加快发展的重要因素。

为了实现印染的可持续健康发展，有效的节能减排，印染中水回用备受各界广泛关注。目前，欧泰华新一代复合系列二氧化氯发生器是纺织印染废水的水消毒处理最理想的新型环保设备。

精益求精，不断创新，用优质的产品满足顾客期望，超越顾客期望。新一代欧泰华品牌复合系列二氧化氯发生器，具有国际先进水平的创新工艺技术。低成本，每克二氧化氯的成本＜0.0008元；节省电能，复合设备充分利用化学原理，使其达到必要的反应条件，取代了以往发生器加热系统。广泛应用于纺织印染、工业废水的脱色、除臭、杀菌、中水回用、节能减排；自来水、自备井水消毒、二次供水消毒；游泳池、浴池、喷水池的杀菌、去藻。最大限度地满足纺织印染、工业废水的持续消毒。二氧化氯必将取代液氯、漂白粉等杀菌消毒剂。

2　新一代复合系列二氧化氯发生器工作原理

（1）工作原理

欧泰华公司自主研发的新一代复合系列二氧化氯发生器，采用进口名牌高可靠性可编程序控制器(PLC)和专有测控技术，可根据水量及余氯含量实现对设备的全程自动控制和运行;采用一套PLC控制系统，通过终端10.4寸彩色液晶显示触摸屏全中文显示，实现对单台或多台主机的自动控制；也可实现一备一用的切换，保证设备正常运行与维护；具有RS-485标准通讯接口，符合多种通信规约。根据用户要求可实现远程监控和故障诊断功能；采用主机与控制柜分离安装，便于操作维护，延长了设备的使用寿命；控制柜按国际设计标准制作。机柜内可增设增压泵、备用增压泵、卸酸泵、备用卸酸泵等多项控制，方便用户使用。控制柜的冷轧钢板内外喷塑处理，耐腐蚀能力强。

（2）安全可靠

按用户要求与设备配套的大容量盐酸、氯酸钠储罐，通过液位输出信号，可在触摸屏上显示盐酸、氯酸钠的液位高度，并实现高低液位报警采用先进可靠的卸压装置，保证设备在任何情况下正常运行；设备具有缺料、缺水、欠压、超温报警和自动停机安全保护功能；采用双套控制系统，可实现手支、自动控制的任意转换。

3　纺织印染废水处理与回用

我国印染耗水大户，又是工业废水排放大户和，纺织印染业废水排放约占整个工业废水排放量的35%,约为第天3×106～4×106M3。纺织印染工业废水,水量大、色度高、成份复杂，废水中含有不同色度染料、浆料、助剂、纤维杂志及无机盐等。纺织印染废水是目前较难处理的工业废水之一。一般印染厂每加100M织物会产生3～5吨废水。由此造成生态破坏及经济损失是不可估量的。因而要实现印染行业的可持续发展，首先必须解决印染行业废水处理的问题。

深圳欧泰华环保技术有限公司是专业生产二氧化氯发生器的高新技术企业，是国家标准GB/T20621-2006《化学法复合二氧化氯发生器》的主要起草单位。

在近年来采用二氧化氯处理印染废水的实践中积累了一定经验。我们认为二氧化氯在处理印染废水节能环保中将发挥重要作用，具有广阔市场应用前景。

成功案例1

广东溢达纺织有限公司(简称GET)，是香港溢达集团旗下集棉纺、梭织、染纱、后整理及制衣一条龙生产的大型纺织企业，包括棉纺厂、织布厂、制衣厂和设在杨梅的两家制衣厂(杨梅一厂和杨梅二厂)。该公司是国内最大的纺织企业之一，坐落在广东省佛山市高明区沧江，1996年竣工投产。三年前投加液氯技术处理纺织废水，因液氯运输、储存、使用过程的不安全性问题而改为次氯酸钠水溶液（NaCLO）,即10%浓度的漂白水技术处理，脱色、去除COD、BOD等效果可以达标排放，但成本较高。2006年12月1日～31日用漂白水处理纺织印染废水日平均4480M3，每立方米(M3)的实际成本为0.39元。2007年1月5日～2007年1月17日共14天在溢达公司GEK废水处理装置工艺流程上投加二氧化氯(CLO2)处理印染废水试验。

使用欧泰华二氧化氯发生器后，处理每立方米(M3)废水的单位成本只需0.32元/M3，比2006年12月份的漂水消毒实际单位成本是0.39元/M3，降低0.07元(0.39元/M3－0.32元/ M3=0.07元)，降低了21.9%。按2006年12月份实际处理纺织印染废水月平均每天4480 M3计算，每天节约：(0.39元/M3－0.288元/M3)×4480 M3＝456.96元；年节约：456.96元×360d＝164505.00元。

安装使用欧泰华二氧化氯发生器替代漂水处理棉纺、织布废水，即节约了成本又提高了污水水质标准。

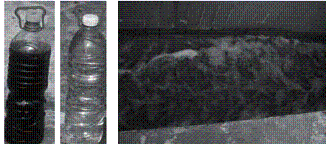

进水与出水的比较。如下图：

经过一年的应用实践及可行性认证，决定在全公司三套污水系统全部选用“欧泰华”复合二氧化氯发生器。于2008年5月在三套系统安装9台大型“欧泰华”二氧化氯发生器。

广东溢达公司三套废水处理系统：

1. GEK（6000m3/d）废水处理系统。选用发生器：(1)OTH2000D－10000型2台一用一备。如下图：

GEK系统1号机

GEK系统2号机

2.（新系统15000m3/d）废水处理系统选用发生器：

（1) OTH2000D－20000型2台；

（2）OTH2000D－10000型1台。

二用一备。如下图：

新系统1、2号机

新系统3号机

3.（老系统17000m3/d）废水处理工艺流程选用发生器：

（1）OTH2000D－10000型3台；

（2）OTH2000D－20000型1台。

三用一备。如下图：

老系统1、2号机

老系统3、4号机

配套设备：水流式搅拌器，是用PVC-U现场制作的，其规格 2750×1300×1300(㎜)，有效容积3.38m3,搅拌槽有效容积0.63m3。氯酸钠搅拌效果1～1.5吨/次，搅拌时间约5～6分钟。

用二氧化氯处理印染废水、脱色、去除COD等技术效果与漂水相当，处理成本可以大大降低。每处理一吨废水可以节约成本7分钱。广东溢达三套废水处理系统使用二氧化氯的投资成本两年半就能全部收回。

2008年8月11日经广东省疾病预防控制中心检验的二氧化氯发生器共9 台。达到GB/T20621-2006《化学法复合二氧化氯发生器》额定的有效氯产率。

成功案例2

泰兴国际印染有限公司坐落于新界葵涌，公司主要经营各类针线坯布、代客加工制造染整、定型、磨毛、抓毛各类面品布，并提供全面优质的加工、售后服务。该公司属下泰兴印染制衣厂是一家专业的漂染及后整理企业。其印染废水选战是由于生产品多样性及生产工艺多样性决定的，其废水具有以下特点：色度高、有机物含量高；水质变化大，PH值变化大；水温水量变化大。

2007年5月末以前泰兴印染厂每天(5000-8000M3/D)印染废水在生物处理：废水→氧化塘→射流曝光→混凝反应→沉淀→气浮→过滤。排放的工艺流程中，只在混凝反应池抽加硫酸铝和聚丙稀铁铵(PAM)，没有进行氯化法处理，因而排放出的印染废水达不到《污水综合排放标准》。

2007年6月经现场考察认证，其选购深圳欧泰华新一代复合二氧化氯消毒剂发生器2台（后附图）安装在设计规模30.0万T/D印染废水的现场。为了节能减排，降低成本，安装了中水回用设施和改进原有工艺，通过安装使用欧泰华绿色环保设备，该厂可做到5000-8000M3/D印染废水的30%即1500-2400 M3/D再用到印染作业工艺生产线上，实现中水回用、资源充分利用的明显效果。经广东省惠州市疾病预防控制中心（广东省惠州市卫生检验中心）依照GB/T5750.4-2006～GB/T5750.6-2006生活饮用水标准检验方法。

检验报告结果如下：

检验项目	测定结果	标准单位	单位	检验项目	测定结果	标准	单位
色度	＜5	≤15	度	六价铬（Cr6+）	＜0.004	≤0.05	Mg/l
浑浊度	0.6	≤1	NTU	镉（Cd）	0.30	≤5	Ug/l
PH（值）	5.50	6.5/8.5	—	铅（Pd）	＜1.0	≤10	Ug/l
总铁(Fe)	0.36	≤0.3	Mg/l	锌（Zn）	1.9	≤1.0	Mg/l

经过检验，各项指标均已达到生活饮用水标准，该设备正式投入生产使用。

8月9日该厂染色车间的看板师傅陈建兴，将一块刚染好颜色的样板布与客户提供的样板布进行仔细比对和检验，与以往染的布不一样的是，这块布是“中水”染成的，对用中水染出来的布匹的质量满意，并达到染布的高水质要求。

实践证明：欧泰华系列二氧化氯发生器是国内印染废水处理最佳环保设备，同行业唯一通过国家环保总局环保产品认定，被确认为“二00七年国家重点环境保护实用技术”。 二氧化氯消毒在印染行业具有广阔的应用前景，有必要做深入的研究推广。

欧泰华复合二氧化氯发生器应用于印染废水处理工艺，是经过市场检验的成熟技术，无论应用在哪类废水都能达到消毒、杀菌、脱色效果，还可氧化去除污水中的部分悬浮物、有机物，进行中水回用，有利于改善水质，保护环境。

通过复合二氧化氯发生器在不同类型印染废水处理工艺的应用，表明二氧化氯发生器是治理印染废水的最佳设备及优良消毒、脱色剂，在处理印染废水中将起到重要作用。

4、结束语

欧泰华新一代复合二氧化氯发生器的先进工艺，经其理各种废水、污水，技术完全能够达标排放；完全能够达到印染废水回用的工艺用水要求。经其处理的印染废水可达标排放又能达到回用目的，同时解决了印染废水的大处理量的难题，能尽快实现资源再生充分利用的目标。印染废水回用，对印染行业的可持续发展具有一定的经济价值和社会效益。
