T/C、CVC针织物短流程练染同浴工艺实践9-52
程小霞 孙清森 陈丽 许艳华 毛为民 浙江传化股份有限公司
原载：第九届全国染整前处理学术讨论会论文集；414-418
【摘要】本文介绍了T/C、CVC针织物短流程练染同浴工艺，分析了该工艺中的两个关键因素，配套助剂TF-260S和耐碱氧的分散染料。应用该工艺能明显缩短工艺流程，降低能耗，节省成本。
【关键词】T/C；CVC；针织；练染同浴；短流程
1 前 言
当前，能源短缺和环境污染日趋严重，染整行业也面临巨大的环保压力和成本压力。节能环保、缩短流程、降低成本已经成为现代染整行业研究和开发的重点，特别是前处理和染色工序是用水排污和耗时的主要环节，这使得染整工作者不断地改进工艺，尽量把前处理和染色合并为一步，对于常规的涤、棉单纤维面料的染色，已经取得了一定进展；然而对于T/C、CVC面料的染色，目前还按照常规的加工流程：前处理→涤染色→棉染色。针对这个情况，我们开发了T/C、CVC针织面料短流程练染同浴工艺（下称短流程工艺）及配套助剂，流程为：前处理、涤染色一浴+短流程助剂→棉染色，在工厂进行试验，获得成功，加工质量深受客户好评。应用该工艺能缩短工艺流程，降低能耗，节省成本。
2 短流程染色工艺的分析
T/C、CVC针织物短流程练染同浴工艺的主要突破是把涤、棉前处理和涤纶染色同浴加工，在涤纶染色过程中完成棉部分的精练。该工艺的关键点之一是配套使用短流程助剂TF-260S。TF-260S的性能主要体现在：
（1）良好的渗透性。
表1 TF-260S的渗透性（棉帆布沉降法）
|
样品 |
TF-260S |
|
时间（1%水溶液） |
11s |
注：织物：标准棉帆布；液量：100mL；温度：
（2）优异的去油性能。

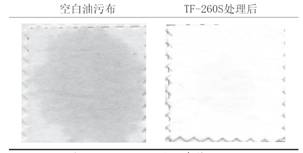

表2 TF-260S的去油效果
|
|
|
注：工艺：TF-260S： |
TF-260S具有优异的去油性能，对织造油及纺丝油有很强的乳化作用，能够充分去除织物上的油剂。
（3）对棉部分精练后白度的影响。
TF-260S处理后白度，74.64。工艺：TF-260S：
在不加染料的情况下对织物进行处理，检测织物的白度，完全能够满足染色的要求。
（4）对分散染料的高温分散性
表3 TF-260S对分散染料的高温分散性
|
|
|
注：工艺：分散红玉S-2GFL： |
选择最容易凝聚的分散红玉S2GFL进行试验，结果表明，TF-260S具有优良的高温分散稳定性，确保染色过程中无染料凝聚。这对防止色点的产生和减轻染缸的沾污有重要的作用。
（5）对分散染料的移染性能

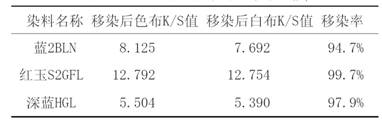

表4 TF-260S对分散染料的移染性能
|
|
|
注：工艺：TF-260S： |
TF-260S能显著增加染料的高温迁移，可使色深部分的染料解吸并重新均匀上染，有利于最终获得均匀的染色效果。
在短流程工艺中，TF-260S兼顾前处理和匀染双重功能，二者协同作用，从而可以在涤纶染色过程中完成棉的精练。另外，TF-260S还具有稳定染浴pH值、提高分散染料耐碱耐双氧水性能、减少涤纶低聚物等特点。
短流程工艺的第二个关键点是分散染料在碱性、双氧水存在的条件下进行的，所以使用的分散染料必须先考查耐碱耐双氧水性能。目前各染料供应商陆续推出耐碱分散染料，但是耐双氧水的染料还不多见。为此我们对市面上常见的分散染料进行了筛选，结果见表5，供大家参考。
试验工艺：
（1）常规酸性工艺
分散染料 1% omf
pH 5（冰醋酸调）
浴比 1∶20
织物 涤纶针织布
（2）碱氧工艺
分散染料 1% omf
TF-260S
H2O2（30%）
浴比 1∶20
织物 涤纶针织布
|
|
|

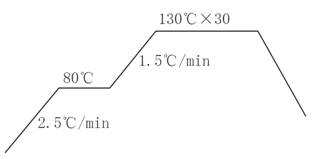

图1 染色工艺曲线 |
表5 常规分散染料的耐碱耐双氧水性能
|
|
3 生产工艺实践
3.1 浅鲜色
翠蓝S-GL 0.25% omf
嫩黄SE-4GL 0.18% omf
TF-260S
双氧水（30%）
软水剂
加工品种 T/C（65/35）汗布
成品检验：色光艳亮、布面颜色均匀，合格。
|
|
|

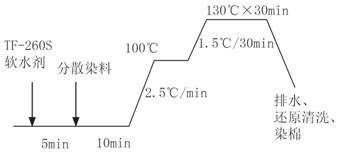

图2 浅鲜色染色工艺图 |
3.2 深 色
工艺处方：
黄SE-3R 0.44% omf
黑ECO 3.8% omf
TF-260S
成品检验：布面颜色均匀，色光纯正，合格。
|
|
|

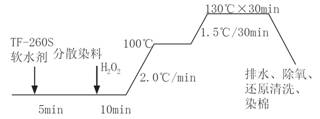

图3 深色染色工艺图 |
4 小 结
（1）T/C、CVC针织物短流程练染同浴工艺在工厂应用是可行的，能够缩短工艺流程、节能减排，所染织物色光纯正、艳亮。
（2）TF-260S用于T/C、CVC针织物短流程练染同浴工艺，集合前处理和匀染双重功能，能够提高染色品质。
（3）T/C、CVC针织物短流程练染同浴工艺所用分散染料需要事先考察染料的耐碱耐双氧水性能。
参考文献：
［1］ 吴英，杨栋樑.分散染料碱性染色体系（1-4）［J］.印染1996（2-5）
［2］ 岳仕芳.国产分散染料用于涤纶纱碱性分散染料染色工艺探讨［J］.染料与助剂 2006（1）.
［3］ 王菊生，孙铠.染整工艺原理［M］.北京：中国纺织出版社.1984.
