超轻导湿快干双面功能性运动面料开发yd20002

瞿静1，王启明2 1.中国针织工业协会，北京100742; 2.泉州海天材料科技股份有限公司，福建泉州362000

收稿日期2016年6月6日

获奖情况：2016年第六届“申洲杯”全国针织科技大会优秀论文。

作者简介：瞿静（1963-），女，副会长，高级工程师，硕士。主要从事针织行业管理及针织新技术新产品的研究工作

原载：针织工业2016/8;16-18

【摘要】采用5.56 tex/48 f的细旦轻网络结构聚酯长丝和细旦弹性聚酯长丝交织，以及3.33 tex/24 f 的Cooldry® 吸湿排汗聚酯长丝和4.44 tex/12 f的半消光聚酯长丝交织，设计开发出克质量分别为95 g/m2的罗纹型和73 g/m2的双罗纹型超轻导湿快干双面功能性运动面料。详细介绍面料的编织工艺和后整理工艺，并对面料的吸湿速干性能及物理机械性能进行测试。结果表明，两种面料的克质量均较小，且均具有良好的导湿速干性能和热湿舒适性能，其抗起毛起球性能和抗钩丝性能均符合标准要求。

【关键词】超轻；导湿快干；功能性面料；罗纹型；双罗纹型； 吸湿速干性；热湿舒适性

【中图分类号】TS 184.4 文献标志码：B 文章编号：1000-4033(2016)08-0016-03

户外运动是一种新兴运动方式，深受大众喜爱。作为春夏季贴身穿着的运动面料，不仅要轻薄、柔软，而且要具有良好的弹性、回复性、导湿快干性，并有一定的花色外观效应。目前市场上已有的导湿快干功能面料，通常选用比表面积较高的带沟槽异截面聚酯纤维，结合单面纬编添纱结构、双面纬编双层结构编织，其单面纬编织的克质量在100 g/m2 以上，双面纬编织物的 150 g/m2 以上[1-2]。

在夏季运动量大和处于显汗状态时，人们穿着超轻导湿快干功能运动服装，将具有更好的舒适性。

本文选择细旦聚酯长丝、Cooldry ® 吸湿排汗聚酯长丝与细旦弹性聚酯长丝，结合双面针织组织结构，在100 g/m2 以内的罗纹型、双罗纹型双面纬编导湿快干功能面料，具有方格效应、轻薄柔软，以及良好的服用舒适性和导湿快干功能，适宜开发春夏季运动内衣产品。

1 产品设计方案

纱线选择 4.44~5.56 tex(40～50D）的细旦聚酯长丝、Cooldry ® 吸湿排汗聚酯长丝、细旦弹性聚酯长丝，以使面料轻质、柔软；织物组织结构以罗纹型和双罗纹型排针配置，经织针成圈和不工作方式，形成具有方格效应的外观风格，且克质量在100 g/m2 以内；功能和性能方面，面料不仅要具有导湿快干功能，且抗起毛起球等级、拉钩丝等级等指标均要符合标准要求。

2 编织工艺

2 . 1 罗纹型双面纬编面料

2 . 1 . 1设备参数

机器 日本福原V-4AL双面纬机

机号 28 针/25.4 mm

筒径 838 mm(33”)

总针数 2 880枚

2.1.2 料选择

采用 5.56 tex/48 f (50 D/48 f)的细旦轻网络结构聚酯长丝与5.56 tex/48 f 的细旦弹性聚酯长丝交织。

2 . 1 . 3 织针排列

针盘针与针筒针对位方式为1 + 1罗纹配置，其中，针盘针按AB排列，针筒针 ABCD排列。

2.1.4 纱方式

第1 ~ 6 F 穿细旦弹性聚酯长

丝，第7 ~ 1 2 F 穿细旦轻网络结构

聚酯长丝。

2 . 1 . 5 三角排列

三角排列如图1 所示。

2.1.6 面料参数

横密 8 2 纵行/5 cm

纵密 1 14横列/5 cm

幅觅 89 cm

线圈长度

细旦轻网络结构聚酯长丝 14.6 cm/100 个线圈

细旦弹性聚酯长丝 26.0 cm/100 个线圈

纱线交织比

细旦轻网络结构聚酯长丝:细旦弹性聚酯长丝 65:35

2.2 双罗纹型双面纬编面料

2.2.1 设备参数

机器 日本福原V-8ME22双面圆纬机

机号 40 针/25.4 mm

筒径 838 mm

针数 4 128 枚

2.2.2 原料选择

采用 4.44 tex/12 f (40 D/12 f )的半消光聚酯长丝与3.33 tex/24 f(30 D/24 f) 的 Cooldry ® 吸湿排汗聚酯长丝交织。

2.2.3 织针排列

针盘针与针筒针的对位方式为双罗纹配置，且针盘针每间隔4针抽1 针排列，其中，针盘针按BABA0 ABAB0 ( 0 为抽针）排列，针筒针按 AB 排列 。

2.2.4 纱方式

第1 ~ 2 F 穿半消光聚酯长丝，第3~ 1 2 F 穿Cooldry ® 吸湿排汗聚酯长丝。

2 . 2 . 5 三角排列

三角排列如图2 所示。

2 . 2 . 6 面料参数

横密 1 16纵行/5 cm

纵密 1 14横列/5 cm

幅宽 89 cm

线圈长度 18.2 cm/100个线圈

纱线交织比

半消光聚酯长丝:Cooldry® 吸湿排汗聚酯长丝 21.1:78.9

3 后整理工艺

后整理工艺流程：理布→缝头→沸缩→脱水→剖幅→预定形→染色→还原洗→酸洗→脱水→开幅理布→成品定形。后整理工艺中主要工序的工艺如下。

3.1 沸缩

沸缩工艺处方及条件如下:

吸湿排汗剂3746B 1.00%

去油剂TF129K 1.00%

浴比15:1

温度100 ℃

时间20 min

3.2 预定形

预定形工艺选用过水定，其中，定形温度为180 % ' 定形速度为 20 m/min。

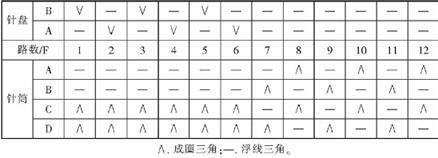

图1 罗纹型面料三角排列图

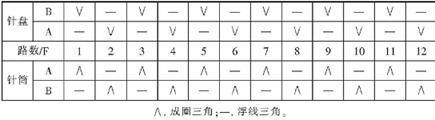

图2 双罗纹型面料三角排列图

3 . 3 染色

以染橙色为例，其工艺处方及条件如下：

分散黄C-4G 0.08%

分散荧光红 0.26%

分散红HT-3G 0.23%

HAc 0.30%

TF212E 0.60%

浴比15:1

温度130 ℃

时间30 min

3.4 还原洗

还原洗工艺处方及条件如下：

保险粉NaS204 1.20%

片碱NaOH 0.60%

浴比15:1

温度80℃

时间15 min

3.5 酸洗

酸洗工艺处方及条件如下：

HAc 0.30%

浴比15:1

温度常温

时间10 min

3.6 成品定形

成品定形工艺参数如下：

轧 Z77-2 5 g/L

JFC 3 g/L

温度130 °C

速度20 m/min

4 产品规格及性能

4.1 产品规格

经后整理两种织物的成品规格为：罗纹型双面织物，幅宽为173cm，克质量为95 g/m2；双罗纹型双面织物，幅宽为155 cm，克质量为73 g/m2。

4 . 2 产品性能

本文所开发的两种超轻导湿快干双面功能性面料，在标准状态下静置48 h 后，参照T/FM 007-2014探路者控股集团股份有限公司《TiEF材料功能性标准》、GB/T21655.1-2008 《纺织品吸湿速干性的评定第1部分：单项组合试验法》、GB/T 4802.1-2008《纺织品织物起毛起球性能的测定 1 部分：圆轨迹法》、GB/T 11047-2008《织品织物勾丝性能评定钉锤法》等标准，测试织物的芯吸高度、滴水扩散时间、透湿率等吸湿排汗、速干性能，以及抗起毛起球等级、抗钩丝等级等物理机械性能，织物各项性能的测试结果见表1。

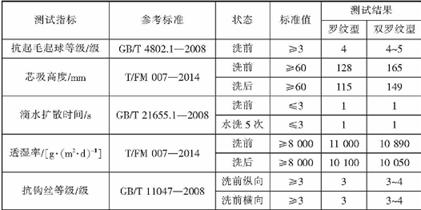

表1 织物性能测试结果

罗纹型双面纬编面料，由于采用弹性纱线交织，织物克质量为 95g/m2,弹性好，具有一定的垂感和柔软性；双罗纹型双面纬编面料，选用机号更高的圆纬机编织，织物克质量仅为73 g/m2，质轻且手感柔软。由表1可知 ，两种面料洗涤前后芯吸高度均较高，说明具有良好的导湿性能；洗 涤前后滴水扩散时间较短，仅为1s，说明具有良好速干性能；洗涤前后透湿率大于标准值，说明具有良好的湿热舒适性能；并且抗起毛起球性能和抗钩丝性能均能满足标准要求。

5 结论

1、超轻:常规轻质双面纬编面料在100 g/m2 以上，本文通过结构优化，引入罗纹型、双罗纹型不编织拉长线圏结构，使两面均有凹凸的外观效应，且编织过程中总体用纱量少，双面织物克质量仅为95 g/m2和73 g/m2。

2、舒适性：选用该织物制备服装时，贴身穿着面具有凹凸纵向条纹，当人体运动出汗时，不会产生黏身。织物经吸湿排汗功能整理、酸洗、还原洗等后整理后，具有良好的导湿、快干性能，热湿舒适性能提高，且手感舒适性好。

3、轻薄有身骨：选用超细旦聚酯长丝使面料手感柔软，虽然织物克质量为95 g/m2和73 g/m2,但双面罗纹排针配置与弹性纱线的交织，双面双罗纹排针配置、以及成圈与浮线结构的使用，使织物具有较好的形状保持特性。

4、双面凹凸外观效应： 织物一面有凹凸方格外观效应，另一面有凹纵条纹外观效应，丰富了素色运动面料的外观结构，具有一定的时尚感。

参考文献

[1] 黄学水，王玉美.在双面圆玮机上开发导湿速干针织面料[J].上海纺织科技，2008,36(8):21-23.

[2] 张义男. 超轻薄高档运动内衣针织面料的开发[J].针织工业，2014(2):5-7.
