“三防一阻一抗”针织童装面料的开发Yd19024

郁兰 王可 马倩 赵磊 瞿才新 赵艳艳

基金项目：2014年江苏省科技厅前瞻性联合研究项目“基于枝术性贸易壁垒的户外休闲针织童装面料的前瞻性研究”(BY2014110)

作者单位：邵兰、王可、马倩、赵磊、瞿才新.盐城工业职业技术学院：赵艳艳，江苏省纺织产品质量监督检验研究院。

作者简介：郁兰，女，1971年生，副教授，主研究领域为纺织品设计和新产品开发、

通讯作者：王可，讲师，E-mail：ycfywk@126.com

原载：纺织导报2015/9；64-

【摘要】探讨“三防一阻一抗”芳砜纶/桑皮纤维／棉混纺纱针织童装面料的生产工艺。针对芳砜纶、桑皮纤维和棉纤维的性能特点，详细设计了织物的整经、编织和染整工艺，最终开发的面料符合相关安全标准的规定。

【关键词】芳砜纶；桑皮纤维；童装面料

【中圈分类号】TSl86.1 文献标志码：B

儿童生性好动，衣服上常见脏水、油渍、污渍等。同时儿童不具备或不完全具备自我保护能力，童装面料如果不具有一定的阻燃性能，面料燃烧速度过快或燃烧后产生熔融易导致儿童烧伤、烫伤，甚至危及生命，许多国家以法律形式规定儿童服装必须具有阻燃功能。此外，儿童较成人的防疫能力弱，各国对童装的生物安全技术也有要求。本文利用我国自主研发的耐热阻燃芳香族聚酰胺类高性能纤维——芳砜纶和具有良好的抗菌抑菌效用桑皮纤维开发了一款经编童装面料，具有“三防一阻一抗”的特性，即防水、防污、防紫外线及阻燃和抗菌的性能，扩大了童装面料的种类，具有较好的市场前景。

1 产品设计思路和原料来源

考虑到生产成本及为了达到较好的“三防一阻一抗”性能要求，采用芳砜纶／桑皮纤维／棉混纺纱开发了针织童装面料。芳矾纶／桑皮纤维／棉混纺纱按照王可等人的方法制备，纱线质量指标如表l所示。

表1 17.8 tex芳砜纶／桑皮纤维／棉(40／40／20)混纺纱质量指标

针织童装面料工艺流程为：原料→整经→经编织造→染色→防水防污防紫外线抗菌整理→烘干→热定形→检验→打卷→包装→入库，其中整经、织造、染色及防水防污防紫外线抗菌整理为关键工序。

2 整经

选用DSN2l／30型分段整经机，采用“低车速、小张力”的工艺原则，整经速度220 m／min，整经张力5 cN／tex，可使万米百根断头率控制在5根以下，整经要保证做到张力、排列、卷绕三均匀，减少纱线断裂伸长的损失。考虑到混纺纱毛羽较多和硬度较大的特点，为改善纱线编织性能，在分纱针处将纱线分成上下两排，分别通过蜡块加蜡润滑，可取得较好效果。车间温度控制征(25±3)℃，相对湿度控制在65％±5％，可有效避免静电，断关率较低。同时混纺纱毛羽较多，需对机台每2 h定时清洁保养一次。

3 编织

将17.8 tex 40／40／20芳砜纶／桑皮纤维／棉混纺纱用HKS3型经编机编织，采用经平绒组织，两把梳对称垫纱，线圈直立，布面效果较好。织造工艺参数如表2所示。控制车间温度在(26±2)℃，相对湿度67％±3％；并每2 h左右吹气清洁一次，防止毛羽堵塞针芯，影响编织质量；车速控制在l500～2000 r／min，一般掌握为l 500 r/min。

表2 织造工艺参数

4 染整

由于织物含有芳矾纶、桑皮纤维和棉纤维等3种原料，芳砜纶通常采用加膨化剂的阳离子染料或者载体分散染料染色，桑皮纤维可采用活性染料染色。但用分散染料高温高压染芳砜纶，得色较浅，且色泽黯淡；用加膨化剂的阳离子染料染芳砜纶，得色鲜艳，但所用溶胀剂毒性较强，且工序较多。因此按照魏作红等人的方法采用中性浴固色分散／活性染料对混纺织物进行一浴一步法染色。工艺流程为：毛坯布→前处理→染色→水洗→皂洗→水洗→超喂烘干→热定形→防水防污防紫外线抗菌复合整理→包装入库。

4.1 前处理(表3)

表3 前处理工艺配方及条件

4.2 染色

4.2.1 染色工艺配方及条件(表4)

表4 染色工艺配方及条件

4.2.2 染色工艺曲线(图1)

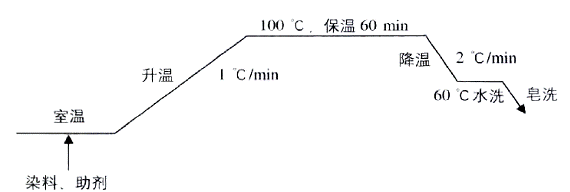

图1染色工艺曲线

4.3 防水防油防污整理

4.3.1 桑皮果胶的制备

采用微波-化学联合法制备桑皮果胶，其提取的工艺流程如下：桑皮提取预处理→调温→调湿→微波处理→加热酸提取→过滤→浓缩→醇沉→果胶沉淀→烘干→桑皮果胶。

称取若干干燥5 mm长桑皮条，用清水浸泡30 min后,洗涤干净，然后按照浴比1：100置于去离子水中，放入微波下处理30min再钝化果胶井脱色，滤去并挤压多余水后备用。按照事先预研究正交优化后的提取工艺，将微波处理后的桑皮装入1000 mL圆底烧瓶，置入提取液200mL，回流提取90 min，提取液趁热过滤后用脱脂棉过滤3次后去除碎屑，再以滤纸过滤，取滤液。滤液加热浓缩至约30mL以蒸馏水定容至35 mL，加入210mL95％的乙醇，轻轻搅拌均匀，静置、沉淀、过滤，滤渣以95％的乙醇冲洗数次尽量洗去残余色素，70℃恒温鼓风干燥1.5 h，称重。

4.3.2 “三防一抗”复合功能整理

为了赋予童装面料“三防一阻一抗”效果，选用上海金瑞鹰公司生产的Z-200含氟丙烯酸酯聚合物类三防整理剂和自制备纯度为98％以上的桑皮果胶。Z-200三防整理剂具有防水、防污复合功能，而赵磊等人将植物果胶用于对纯棉织物进行整理，获得了良好的抗菌和防紫外效果，因此将这两种整理剂进行复配，对芳砜纶，桑皮纤维／棉混纺针织物进行“三防一抗”整理。工艺流程为：去离子水浸泡→自然晾干→二浸二轧(Z-200 38 g／L，HAc l mL／L，柔软剂DM-3950 6 g／L，渗透剂JFC 5 g／L，桑皮果胶7 g／L，室温，轧余率75％)→烘干(100℃，2min) →焙烘(180℃，3 min)。

5 结语

采用芳砜纶／桑皮纤维／棉混纺纱开发防水防污防紫外线、阻燃、抗菌童装面料，经检测耐洗色牢度、耐汗渍色牢度、耐摩擦色牢度均达到4级，防水等级为3级，防油等级为5级，阻燃等级为l级，大肠杆菌和金黄色葡萄球菌抑菌率分圳为65％、62％，UPF值达到50％.T(UVA)AV为4％，较好地满足了童装面料的安全性和功能性的要求，具有较好的市场前景。

参考文献

[l]王可,翟才新,周红涛,等。芳砜纶桑皮纤维棉19.4tex混纺纱的生产[J] 棉纺织技术,2014,42(8);64-67,

[2]魏作红,李国春,沈勇,芳砜纶,粘胶混纺织物活性／分散一浴一步法染色[J],印染,2014(10);28-33

[3]瞿寸新,陈燕,“三防一阻”经编童装面料的开发[J],纺织导报,2014(6);147-148,

[4]张永革,细针距纯棉紧密纺经编面料的开发[J],山东纺织科技,2005(6);l3-16,

[5]Qu Caixin,Wang Shudong,Wang Ke,et a1,Preparation and antibacterial property of the mulberry based textiles[J]Fibers and Polymers,2014,15(3);498-503,

[6]赵磊,刘华,樊理山,等。锦葵茎皮果胶的提取及其对纯棉织物的应用[J]印染助刹,2014,31(1);42-44,
