棉织物的吸湿速干整理yd18925

李春光，李玉华，贾文琴，闫英山，吕建品 华纺股份有限公司， 山东滨州256617)

投稿日期：2015-04-25

基金项目：山东省自主创新及成果转化专项(2014ZZCX09302)

作者简介：李春光(1972-)，男，山东滨州人，高级工程师，主要从事染整工艺研发工作。

染整技术2015/10；20-22

【摘要】对棉织物进行树脂整理，降低棉纤维表面能、吸水性以及其吸水后膨胀程度；同时进行亲水整理，提高水滴在织物上的扩散速率及蒸发速率。使用树脂整理7636 40 g／L、亲水性柔软剂CGS-4 30 g／L、吸湿排汗整理剂HP 30 g／L、渗透剂NR 1 g／L对棉织物进行后整理，提高织物的吸湿速干.胜能。

【关键词】棉织物；树脂整理；吸湿速干

【中图分类号】TS 195.5 文献标识码：A 文章编号：1005-9350(2015)10-0020-03

织物的湿透通性是服装的重要性能之一。人体皮肤出汗经服装传导至外界空间的湿通道主要有3种类型： (1)汗液在微气候区中蒸发成水汽，气态水经织物中纱线间和纤维间的缝隙孔洞扩散运移到外层空间； (2)汗液在微气候区蒸发成水汽后，气态水在织物内表面纤维孔洞和纤维表面凝结成液态水，经纤维内孔洞或纤维间空隙毛细运输到织物外表面，再重新蒸发成水汽扩散运移到外空间； (3)汗液通过直接接触以液态水形式进入织物内表面，通过织物中纱线和纤维间的缝隙、纤维间的孔洞毛细运输到织物外表面，再蒸发成水汽扩散运移到外空间。人体在无感出汗时以第一类兼及第二类为主，在有感出汗时以第三类兼及第二类为主，即织物以毛细管作用传递液态水为主。

棉织物的吸湿性能好，穿着舒适，但当人的出汗量稍大时，棉纤维会因吸湿而膨胀， 阻塞气孔，妨碍了皮肤与服装间的微气候与外界环境之间的热交换和湿交换，使汗液、汗汽很难通透，令人有闷热感。对棉织物采用传统的轧-烘-焙树脂整理工艺，降低织物的表面能，使织物的吸水性降低，减轻纤维吸湿膨胀的程度，并选择特定的渗透剂和吸湿排汗整理剂，达到吸湿速干的目的，从而提高服装穿着的舒适性。

1 试验

1.1 材料及设备

织物：14.6 tex×19.4 tex 590／10 cmX425／10 dm160 cm 2／1斜纹／织物(丝光后半成品)。

助剂：树脂整理剂7636(亨斯迈) ，吸湿排汗整理剂HP、渗透剂NR(拓纳)，柔软剂CGS-4(扬州晨化)，柔软剂3302、柔软剂LS-06(联胜)，强力保护剂HLC(欧诺法)。

设备：Rapid小轧车，烘箱。

1.2 吸湿速干整理工艺

浸轧工作液(两浸两轧，轧余率60％～65％)→烘干(90℃ )→焙烘(150℃，3 min)。

1.3 性能测试

毛细管效应：参考FZ／T01071-2008《纺织品毛细管效应测试方法》测定。

润湿性(水滴铺展时间)：取一块半径为10 cm大小的圆形试样，正面向上，平放在镂空的物体上。在温度(20±1)℃、相对湿度(65±2)％ 的环境下，将1滴水珠在距离布面2 cm处滴下，记录织物上水珠从珠状到平铺的时间(s)。测试5个不同位置，取平均值。

快干性：采用测试织物的散湿率来表征织物的快干性。取2.0 em×2.0 em的试样3块，试样表面必须平整，经纬纱线不能扭曲，置于温度(20±1)℃、相对湿度(65±2)％ 的环境下平衡24 h，称量m0；以滴定管口距离试样表面2 cm的高处，滴0.05 mL水于试样表面，称量m1 ，30 min后称量m2 ；计算，散湿率(快干性)=(m2 –m0)/(m1-m0)×100％。

2 结果与讨论

2.1 树脂整理对吸湿速干的影响

工艺配方：1#，丝光后半成品；2#，树脂整理7636 20 g／L，强力保护剂HLC 30 g／L；3#，树脂整理7636 40 g／L，强力保护剂HLC 30 g／L；4#，树脂整理7636 60 dE，强力保护剂HLC 30 g／L；5#，树脂整理7636 80 g／L，强力保护剂HLC 30 g／L。测试结果见表1。

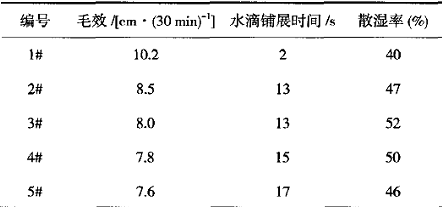

表1 树脂整理对吸湿速干的影响

从表1中可以看出，树脂整理后织物的毛效、润湿性均有所下降，散湿速率有所提升。树脂整理后棉织物亲水基被部分封闭，降低了棉纤维的亲水性，织物的毛效降低。织物的亲水性降低，水滴铺展时问增加。树脂整理降低了棉纤维的表面张力，棉纤维表面和纤维内部的吸水性下降，织物的蒸发速率提高。但随着树脂用量的增加，织物的亲水性降低，水滴的扩散速率、干燥速率有所下降。树脂用量在40 g／L时，效果最好。

2.2 柔软剂对吸湿速干的影响

工艺配方：l#，树脂整理7636 40 g／L，强力保护剂HLC 30 g／L；2#，树脂整理7636 40 g／L，强力保护剂HLC 30 g／L，柔软剂CGS-4 30 g／L；3#，树脂整理7636 40 g／L，强力保护剂HLC 30 g／L，柔软剂LS-6 30 g／L；4#，树脂整理7636 40 g／L，强力保护剂HLC 30 g／L，柔软剂3302 30 g／L。测试结果见表2。

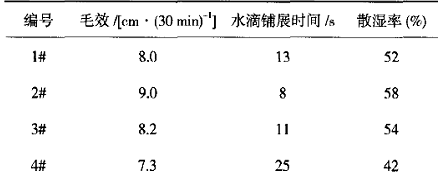

表2 柔软剂对吸湿速干的影响

从表2中可以看出，柔软剂COS-4的亲水性最好，树脂整理中加入亲水性柔软剂使水滴与织物表面的接触角减小，织物的毛效提高，润湿性提高，水在织物中的扩散速率加快，织物的干燥速率加快。柔软剂LS-6和柔软剂3302加入后，织物的的毛效略有降低，水滴铺展时间延长，水滴在织物上的扩散速率降低，从而降低了织物的散湿率。

2.3 吸湿排汗整理剂HP对吸湿速干的影响

工艺配方：树脂整理7636 40 g／L，强力保护剂HLC 30 g／L， 柔软齐0 CGS-4 30 g／L；1#、2}}、3#、4#、5#分别再添加吸湿排汗整理剂HP 0 g／L、10 g／L、20 g／L、30 g／L、40 g／L。测试结果见表3。

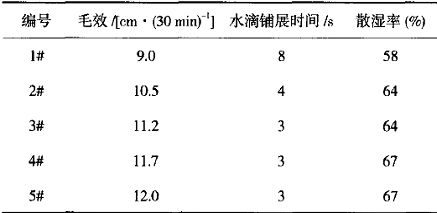

表3 吸湿排汗整理剂HP对吸湿速干的影响

从表3中可以看出，树脂整理中加入吸湿排汗整理剂HP使水滴与织物表面的接触角进一步减小，织物的毛效、润湿性、干燥速率指标均有所提升。吸湿排汗整理剂HP用量在超过30 g／L时，织物的毛效、润湿性、干燥速率指标不再提升。选择吸湿排汗整理剂HP用量30g/L。

2.4 渗透剂对吸湿速干的影响

工艺配方：树脂整理7636 40g/L，强力保护剂HLC 30g/L，柔软剂CGS-4 30g/L，吸湿排汗整理剂HP30g/L；；l#、2#、3#、4#分别再添加渗透剂NR：0g／L.1／L、2 g／L、3 g／L，测试结果见表4

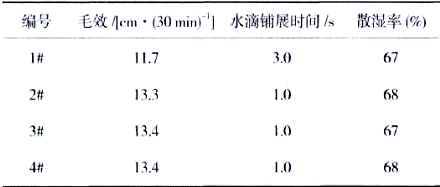

表4渗透剂对吸湿速干的影响

从表4中可以看出，加入渗透剂可以进一步提高织物的毛细管效应和润湿性，对织物的干燥速率影响不大，渗透剂NR用量lg/L即可获得较好的效果，继续增加渗透剂对毛细管效应及润湿性影响不大：

2.5 生产实践

2.5.1 工艺配方

配方：树脂整理7636 40 g/L，强力保护剂HLC 30 g／L，柔软剂CGs-4 30 g／L。吸湿排汗整理剂HP 30g/L，渗透剂NR l g/L。烘干温度I00℃.焙烘温度160 ℃，时间2 min。

2.5.2 成品指标

测试成品指标结果：毛细管效应13.2 cm，润湿性1.0 s，散湿率66％。

3 结束语

树脂整理降低了棉纤维的表面张力.棉纤维表面和纤维内部的吸水性下降，对织物空隙的堵塞程度下降，提高了织物的蒸发速率。树脂整理中加入亲水性柔软剂、渗透剂和吸湿排汗整理剂。使水滴与织物表面的接触角减小，织物的毛细管效应提高，润湿性提高。树脂整理后织物的吸湿速干性能提高，在大量出汗的环境下穿着更加舒适。

参考文献：

[1]施楣梧,陈运能,姚穆.织物湿传导理论与实际的研究[J].西北纺织工学院学报,15(2)：l-8

[2]张旭东,施楣梧,肖红,树脂整理对含棉织物吸湿速干性能的影响[J],印染,2012(13)：9-11
