经编间隔织物在隔尿垫中的应用及性能测试yd18314
陈燕，张永革，陈春侠 盐城工业职业技术学院。江苏盐城224005
收稿日期：2014-11-25
基金项目：中国纺织工业联合会科技指导性项目(2013049)
作者简介：陈燕(1981-)，女，江苏盐城人，讲师
原载：山东纺织科技2015/1；51-53
【摘要】文章将3D隔尿垫和两层隔尿垫的透气性、透湿性、硬挺度和压缩性能进行比较。结果表
明3D 隔尿垫透气透湿性能、硬挺度、抗压性和压缩弹性均优于两层隔尿垫。
【关键词】经编间隔织物；隔尿垫；性能测试
【中图分类号】TS186 文献标识码：B 文章编号：1009-3028（2015）01-0051-03
1 隔尿垫的材质及结构
1.1 隔尿垫的材质
隔尿垫，又叫防水床单，主要作用是隔离尿液，以保证下面的褥子或床垫不被尿液浸湿。市场上不同材质的隔尿垫很多，有纯棉、棉麻、竹纤维等。纯棉材质的隔尿垫，具有较好的吸湿性，保暖，对宝宝肌肤无刺激，但这类产品抗菌性能差，容易起皱，且皱了以后比较难抚平，易缩水，易粘毛，很难彻底清除。棉麻材质产品在干、湿情况下弹性和耐磨性都很好，尺寸稳定，缩水率小，具有挺拔、不易皱折、易洗、快干的特点，但这种面料吸水性相比其它材质的较差。竹纤维是继棉、麻、毛、丝之后的第五大天然纤维，竹纤维具有良好的透气性、瞬间吸水性、较强的耐磨性和良好的染色性等特性，同时又具有天然抗菌、抑菌、除螨、防臭和抗紫外线功能。这种纤维用在隔尿垫正面，柔软舒适，吸水性强，是近来大多隔尿垫正面材质的首选。
1.2 隔尿垫的结构
隔尿垫的结构主要有两种：一种为两层设计，表层是毛巾料，下层是压胶料。另一种是三层设计，称为3D隔尿垫，如图1所示。该款3D隔尿垫由竹纤维毛圈布、TPU(聚氨脂)复合材料和三明治网眼布组成。竹纤维毛圈布吸水性能好，抗菌，TPU 防水层透气不漏尿。三明治网眼布，即经编间隔织物，高弹高透气，防折抗皱。
|
|
|

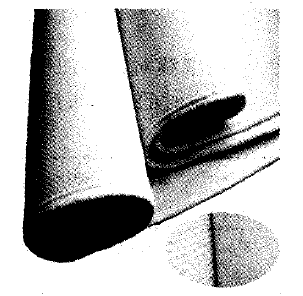

图1 3D隔尿垫 |
2 3D隔尿垫和两层隔尿垫的性能比较
本文对两层隔尿垫和3D隔尿垫的性能进行测试。两层隔尿垫材料为竹纤维+TPU 复合材料。三层隔尿垫材料为竹纤维+TPU 复合材料+三明治网眼布。
2.1 测试内容及方法
2.1.1 透气性
采用YG461L型透气性能测试仪进行检测，
测试结果用透气率来表示。透气率是指织物表面在规定的压差下，单位时间内流过织物单位面积的空气量，该值越大，织物透气性越好。试样面积50 cm2、试样压差200 Pa、孔板直径8 mm。每种布样各取5块进行测试，按GB5453-1985规定的试样方法取得平均值[1]。
2.1.2 透湿性
采用YG501N织物透湿试验箱进行测试。织物的透湿性是服装热湿舒适性评价的重要内容，本次实验采用的是透湿杯吸湿法，测试结果用透湿量表示。透湿量表示每平方米织物每天透过水分的质量克数，数值越大，表明织物透湿性能越好。
2.1.3 硬挺度
试验仪器：LLY-01电子硬挺度仪，试验方法为斜面法。斜面法是最简易的方法，用于评定厚型织物的硬挺度，测试指标为伸出长度，其值越大，织物越硬挺，柔软度越差。
2.1.4 压缩性能
试验仪器为YG821L型织物风格仪，测试指标为：表观厚度、稳定厚度、压缩率、压缩弹性率、比压缩弹性率、蓬松度、表观密度。
每种布样各取5块进行测试算其平均值。
(1)表观厚度：仪器启动，压脚逐渐对试样加压，压力达到设定轻压力时保持恒定时的织物轻压厚度。
(2)稳定厚度：继续对试样加压，压力达到设定重压力时保持恒定时的织物重压厚度。
(3)压缩率：试样压缩变形量对轻压厚度的百分率。
(4)压缩弹性率：变形回复量对压缩率变形量的百分率。
(5)比压缩弹性率：变形回复量对稳定厚度的百分率。
(6)蓬松度：在轻压作用下单位重量的试样所具有的体积，通常以cm3／g为单位。
(7)表观密度：是指材料在自然状态下(长期
在空气中存放的干燥状态)，单位体积的干质量。
2.2 测试结果及性能比较
2.2.1 测试结果
采用上述试样仪器、方法进行测试，测试结果见表1。
|

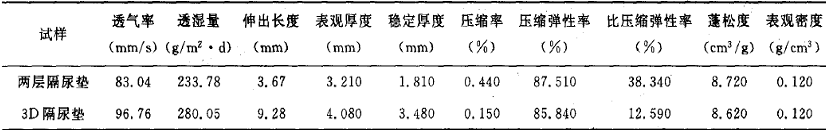

表1 两种隔尿垫的性能比较 |
|
|
2.2.2 性能比较
(1)透气透湿性能
由表1数据可看出，3D隔尿垫的透气率和透湿量都大于两层隔尿垫，即3D隔尿垫的透气透湿性能均优于两层隔尿垫。这主要是因为经编间隔织物是在双针床经编机上生产的三维立体织物，由两表面和间隔纱组成，又称为“三明治”织物。3D隔尿垫中使用的经编间隔织物两表面均为网孔结构，呈现六面透气中空立体的结构，空气、水自由流通，形成湿热的微循环空气层，易排湿，宝宝睡在上面更干爽。
(2)硬挺度
织物在斜面上滑出的长度越长，说明织物越硬挺，柔软性越差，由此可见3D隔尿垫的硬挺度好，宝宝在使用过程中就会更加平整，不易卷边。
(3)压缩性能
由表1数据可看出，3D隔尿垫的压缩率小于两层隔尿垫，压缩弹性率大于两层隔尿垫，这说明3D隔尿垫的抗压性能、压缩弹性比两层隔尿垫强，3D隔尿垫在使用过程中不易变形，使用寿命长。经编问隔织物三维立体结构使织物具有更好的压缩性能和压缩弹性。经编间隔织物的截面图如图2所示，
|
|
|

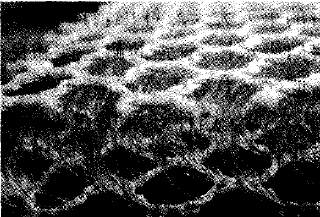

图2 经编间隔织物的截面图 |
织物中的间隔纱自身是一种微弯曲状态，当压力垂直作用于织物表面时，首先弯曲的是间隔纱。间隔纱的作用就像一个个微小的弹簧，能够依据人体重量、体型等作相应的压缩和弯曲，并将压力向四周分散，起到缓冲的作用。
3 结论
由于经编间隔织物独特的三维立体结构使3D隔尿垫相比两层隔尿垫更加透气、透湿，不易起皱、回弹性好，有缓冲作用，铺在床上非常平整，不易滑动。在今后隔尿垫的设计中，可根据要求对3D间隔织物的性能进行设计，从而生产出功能化隔尿垫，以适应市场的需求。
参考文献：
[1] 陈贵翠.胨燕等.芦荟粘胶纤维针织物的性能研究[J].上海纺织科技，2014，42(3)：13-15.
[2] 倪晓超. 对经编间隔织物产品开发的探讨[j].山东纺织科技,2010,51(1)：30-32·
