纺织品用防水透气防蚊虫涂层胶yd18111
陶忠华， 张悦 辽宁恒星精细化工有限公司， 辽宁丹东 118003
投稿日期：2014-11-25
作者简介：陶忠华(1974-)，女，高级工程师，主要研究方向：纺织品助剂。
原载：染整技术2014/4;15-16,14
【摘要】阐述了防水透气防蚊虫涂层胶的制备方法及应用工艺，讨论了粘合剂、增稠剂、防蚊虫剂和防水剂选择依据，总结了在同一个应用条件下原材料的最佳配伍性。
【关键词】涂层胶；防水；透气；防蚊虫
【中图分类号】TS 195．29 文献标识码：B 文章编号：1005-9350(2014)04-0015-02
防水透气防蚊虫涂层胶是制备功能性服装面料的专用涂层胶，此类服装可为野外工作、休闲人士提供防风保暖、防雨淋、防蚊虫叮咬等方面的防护，是高端纺织品防护领域首选的纺织品助剂。目前，兼具防水、透气、防蚊虫功能的涂层胶还没有销售。市场上的涂层织物防水透气2项指标可以达标，但不能同时实现防蚊虫功能。开发防水、透气、防蚊虫兼备的涂层胶很有意义。
1 试验
1．1 材料
基布：纯棉织物14．6tex×14．6tex524根／10cm×394根／10cm。
水性粘合剂：脂肪族聚氨酯粘合剂FS-218、芳香族聚氨酯粘合剂FS-715B、热解闭聚氨酯粘合剂FST-3000、聚丙烯酸酯粘合剂FS-100(辽宁恒星精细化工有限公司)。
增稠剂：缔合型聚氨酯流变助剂WT-204(德谦化学有限公司)，丙烯酸增稠剂FS-20E、乳化剂B(辽宁恒星精细化工有限公司)。
防蚊虫剂：氯菊酯防蚊虫剂SANITIZED®AM 23-24(青岛科莱恩化学有限公司)，蚊帐面料防蚊虫剂JS-10(北京洁尔爽高科技有限公司)，甲壳素整理剂SCJ-920（上海洁爽纺织材料有限公司)。
防水剂：氟系防水剂TG-410、TG-580(大金氟化工中国有限公司)，氟系防水剂EX-900E(天津达琦精细化工有限公司)。
1．2 仪器
电子天平，搅拌器，烘箱，防水性测试仪，透气率测试仪，液相色谱，粘度计，涂层机，轧光机，洗衣机。
1．3 试验工艺
将水性粘合剂100 g放入烧杯中，添加增稠剂2％～5％，高速搅拌10～20 min，增稠均匀后加防蚊虫剂10％～15％，搅拌l0～20 min，最后加防水剂5％～10％，搅拌10～20 min。浆料复配好后在轧光好的基布上刮涂1遍，140℃焙烘45 s。
1．4 测试
防水性：参照GB／T 4745-1997测定；防蚊虫性：由SANITIZED AG实验室采用HPLC(液相色谱)分析检验，每m2涂层织物可萃取防蚊虫活性物≥300 mg，确认达到防蚊虫效果；透气率：参照GB／T 5453-1997测定； 色牢度：参照GB／T 8629-2001测试。
2 结果与讨论
2．1 粘合剂、增稠剂的选择
从表1可以看出，第7 例试验数据符合要求：流平性好的牛顿型浆料刮涂均匀，成膜连续；透气率高的成膜为防蚊虫剂缓慢释放提供通道；粘结牢度好的皮膜水洗后不脱皮。确定选用FST-3000粘合剂和WT-204增稠剂。
|

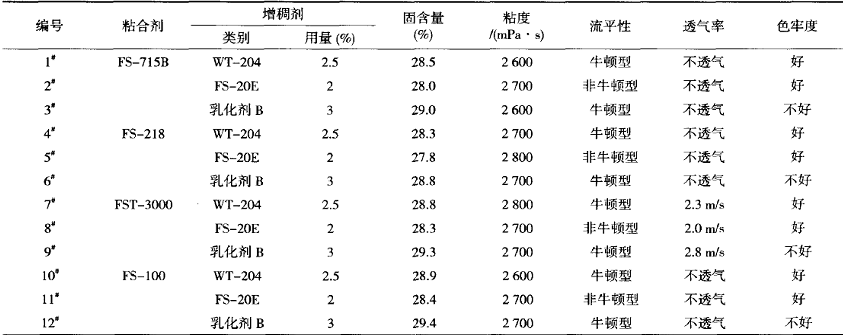

表1 粘合剂、增稠剂的使用效果 |
|
|
2．2 防水剂的选择
以FST-3000、WT-204、AM 23-24复配的浆料为基础，分别加入表2中的3只防水剂，在140℃(AM23-24焙烘不能超过此温度)条件下焙烘45 s，对涂层布样进行防水性测试，结果如表2。
|

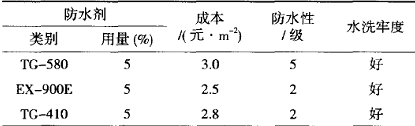

表2 防水剂的使用效果 |
|
|
由表2可知，TG-580的防水性满足要求。
2．3 防蚊虫剂的选择
以2．1中第7 例试验浆料为基础，分别添加表3中的3种防蚊虫剂，进行涂层后，对涂层布样进行防蚊虫剂效果测试，结果如表3。
|

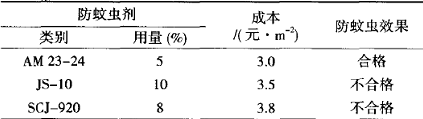

表3 防蚊虫剂的使用效果 |
|
|
由表3可知，氯菊酯防蚊虫剂SAN／lYZED®AM23-24用量少、成本低、防蚊虫效果最好。
3 结论
(1)防水透气防蚊虫涂层胶能实现低温焙烘达到高防水效果，是因为采用了氟系防水剂TG-580，低温焙烘同时还要满足氯菊酯防蚊虫剂SANITIZED®AM 23-24的使用要求：焙烘温度≤140℃ 、时间≤45 s，在此条件下，氟系防水剂TG-580的防水性可达4-5级。
(2)防蚊虫剂SANITIZED®AM 23-24采用氯菊酯配方，具有环保、高效的特点。
(3)聚氨基甲酸酯粘合剂FST-3000是水性封闭性聚氨酯树脂，在室温下稳定，当加热到130℃以上，释放出异氰酸酯基(-NC0)，遇水反应生成二氧化碳，二氧化碳在粘合剂成膜时可形成微孔结构，微孔结构既能保证涂层织物有良好的透气性，又能将防蚊虫剂的酯类挥发性物质均匀释放出来，起到持久防蚊虫效果。
(4)聚氨基甲酸酯粘合剂FST-3000与氯菊酯防蚊虫剂SANITIZED®AM 23-24及氟系防水剂TG-580的配伍还能保障防水剂和防蚊虫剂耐洗牢度达标，以上3种原料的应用相互匹配，在同一焙烘条件下可同时发挥效果。
参考文献：
[1]罗瑞林．织物涂层[M]．北京：中国纺织出版社，1994：5．
[2]王妮．防护服用纺织品浅析[J]．中国个体防护装备，2001(5)：22-23．
[3]白越．功能纺织品用于防护服的探讨[J]．纺织学报，2005，26(1)：129-131
