涤纶织物的阻燃涂层整理yd18004

李金华 李晓霞 陈丽颖 丹东优耐特纺织品有限公司，辽宁丹东118000

原载：辽宁丝绸 2014/3；13,51

【文献标识码】 A 文章编号 1671-3389(2014)03-13-02

本试验以PeKoflam HFCp为阻燃添加剂，选用合适的涂层基础粘合剂，对涤纶织物进行阻燃涂层整理，优选工艺条件，使涂层整理织物不仅达到了很好的阻燃效果，同时还具较好的手感、耐洗性、较高的静水压和透湿性。

1 试验

1．1 试验材料

已防水处理的300D涤纶长丝牛津布(110g／m2 )；阻燃剂PeKoflam HFCp(科莱恩化工)；防水透湿涂层胶FS-5800，FS-5818(丹东恒星化工)；交联剂DF-897、交联促进剂DF-899(丹东恒星化工)；甲苯、丁酮(市售工业级)；溶剂型分散剂9250(上海德谦化学有限公司)。

1．2 设备和仪器

涂层架、不同规格的涂层刀、分散机、塑料杯、垂直燃烧性能测试仪、烘箱。

1．3 工艺流程

涂底层胶→烘干→涂中层胶→烘干→涂面层胶→烘干→测试

1．4 试验步骤

(1)阻燃涂层胶的配制：先把HFCp用混合溶剂、少量涂层胶、分散剂在分散机上搅拌分散均匀；然后把分散好的HFCp加入到剩余的涂层胶中，再按比例依次加入交联剂和催化剂，用分散机搅拌均匀待用。经反复试验，确定涂层胶的配方如下。

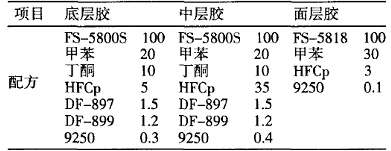

表1涂层胶配方

(2)根据不同的上胶量，选择不同规格的涂层刀。依次将各层涂层胶涂覆于涤纶牛津布上。

(3)焙烘温度及时间

底涂：130℃x40s；中涂：150℃x60s；面涂：165℃x90s。

2 测试

2．1 测试方法

(1)燃烧性能-垂直法

按GB／T 5455-1997《纺织品燃烧性能试验垂直法》测试。将一定尺寸的试样置于燃烧器下，火燃高度4cm，点燃12s测定试样的续燃、阴燃时间及损毁长度。B1级：损毁长度≤15cm，续燃时间≤5s，阴燃时问≤5s；B2级：损毁长度≤20cm，续燃时间≤10s，阴燃时间≤10s。

(2)透湿性

按GB／T 12704.2-2009《织物透湿量测定方法透湿杯法》测试

(3)静水压

按GB／T4744-1997《纺织织物抗渗水性测定静水压试验》测试。

2．2 各层不同上胶量与指标测试结果见表2

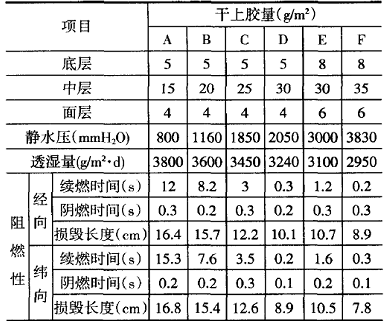

表2各层不同上胶量与指标测试结果

3 结论

(1)涤纶织物经过添加阻燃剂HFCp的涂层胶进行涂层整理，可获得较好的阻燃效果。但要保证涂层产品有好的阻燃性，必须使涤纶织物有一定的上浆量。

(2)最优的工艺为D样，底层上浆5 g/m2 ，中层上浆30g/ m2，面层上浆4 g/m2。虽然E样、F样的阻燃性也很好，但成本会比D样高很多。

(3)对涤纶织物进行阻燃涂层，可根据不同的需要，选择合适的上浆量，来保证多功能指标的同步实现。
