“三防一阻”经编童装面料的开发yd17515
瞿才新 陈燕
作者简介：瞿才新，男，1964年生，教授，主要研究领域为织造理论与新产品开发。
作者单位 盐城纺织职业技术学院。
项目基金：2013年苏北科技发展计划(编号：123)。
原载：纺织导报，2014/6；147-148
【摘要】介绍了“三防一阻”经编童装面料的设计思路，详细介绍了织物的编织及染整工艺。最终设计的面料不但满足了家长对童装的要求，同时也符合相关安全标准的规定。
【关键词】经编；童装；芳砜纶
【中图分类号】TS186．1 文献标志码：B
儿童好奇心强，不断在认识和接受外界的新鲜事物，观察事物时多以感性为主。鲜艳的色彩最能刺激人的感官，因此儿童一般都喜欢色彩鲜艳的服装。另外，儿童生性好
动，衣服上常见脏水和油渍等污物。家长都喜欢孩子整洁干净、讲究卫生，明亮轻快色彩的衣物沾上脏水和油渍等污物后，如果不易清洗干净，就会直接影响美观。同时，童
在观察事物时，常常缺乏保护意识。据美国消费品安全委员会(CPSC)统计，2011年美国共召回22批儿童服装，其中因为儿童睡衣阻燃性能不合格的就有5批，占总批次的22．7％。针对以上情况，本文开发一款经编童装毛绒面料，具有“三防一阻”的特性，即防水、防油、防污及阻燃性能，有较好的市场前景。
1 产品设计思路
针织面料的开发是原料、织物结构以及后整理等3个方面综合设计的系统工程。本文在原料设计时采用芳砜纶和涤纶。芳砜纶属于对位芳纶系列，学名为聚苯砜对苯二甲酰胺纤维，具有优良的耐热性、高温尺寸稳定性、阻燃性、电绝缘性及抗辐射性，同时具有良好的物理机械性能、化学稳定性和染色性。虽然芳砜纶是高性能纤维，但价格不是很高，在机织中已经普遍应用。考虑到生产成本及穿着过程中织物的接触面，在组织设计时采用交织，绒纱采用芳砜纶，地组织采用涤纶。后整理时对织物进行防水防油污整理，提升面料的附加值。整个工艺流程为：原料→经编织造
→剖幅→染色→防水防油污整理→烘干→刷毛→烫光→剪毛→定形悬挂→检验→打卷→包装→入库，其中经编织造、染色及防水防油污整理为关键工序。
2 编织工艺
2．1 编织设备
机型：RD6DPLM12-3双针床经编机；
机号：E22；
机器幅宽：130英寸；
机器速度：600 r／min；
针槽板间距：10 mm。
2．2 原料、整经根数
(1) 原料
A：150D涤纶；
B：100D芳砜纶。
(2) 整经根数(梳栉号：盘头数× 每个盘头的整经根数纱线原料)
GB1：6 × 445 A；
GB2：6 × 445 A；
GB3：6 × 445 B；
GB4：6 × 445 B；
GB5：6 × 445 A；
GB6：6 × 445 A。
2．3 组织 穿经与送经量
(1)组织、穿经
GB1：0⋯1 1 1／3-2-2-2／0-1-1-1／3-2-2-2-/满穿；
GB2：2-1-1-1／0-1-1-1／2-1-1-1／0-1-1-1／满穿；
GB3：0-1-0-0／0-0-0-1／0-0-0-1／0-1-0-0／满穿；
GB4：0-0-0-1／0-1-0-0／0-1-0-0 / 0-0-0-1／满穿；
GB5：1-1-2-1／1-1-0-1／1-1-2-1／1-1-0-1／满穿；
GB6：1-1-0-1／2-2-3-2／1-1-0-1／2-2-3-2／满穿。
(2)送经量
GB1：2 980 mm／rack；
GB2：1 920mm／rack；
GB3：10 080 mm／rack；
GB4：10 080 mm／rack；
GB5：1 920 mm／rack：
GB6：2 980 mm／rack。
2．4 织物工艺参数
成品横密：8．7 wpc(每厘米纵行数)；
成品纵密：13 cpc(每厘米横列数)；
成品幅宽：153 cm ×2；
成品克重：450 g／m 。
3 染整工艺
3．1 染色工艺
由于采用涤纶及芳砜纶两种纱线进行交织，所以染色时采用二浴法。涤纶采用分散染料染色，芳砜纶采用分散染料载体法进行染色，工艺流程为：前处理→染色→水洗→皂洗→水洗→烘干。
(1) 前处理工艺处方
净洗剂：2 g／L；
去油灵：2g／L；
温度：100℃；
时间：30min；
浴比：1：20。
(2) 染色工艺处方
分散染料红R-5BL：3％(owf)；
载体Levegalc：40 mL／L；
高温匀染剂：l％(owf)；
pH值：5；
温度：110℃；
时间：40 min；
浴比：1：20。

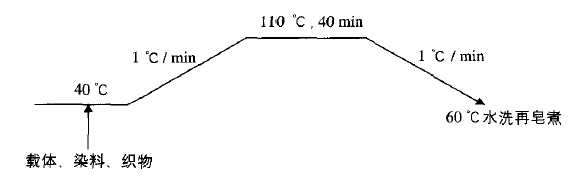

(3) 染色工艺流程曲线(图1)
|
|
|
图1 染色工艺流程 |
3．2 防水防油污整理
采用HSll00含氟防水防油防污整理剂，对芳砜纶经编织物进行轧烘焙整理。工艺流程为：去离子水浸泡→自然晾干→一浸一轧(轧液率70％) →烘干(100℃，2 min)→焙烘。整理剂对芳砜纶织物防水防油整理的工艺条件如下：
整理剂用量：40 g／L；
焙烘温度：190℃；
焙烘时间：5min。
4 结语
采用芳砜纶设计防水防油防污阻燃童装面料，经检测防水等级≥3级(AATCC TM 22 2005)，防油等级≥5级(AATCC 118 2007)，阻燃等级≤ 2级(US CPSC 16 CFRPART 1610)，满足了家长对童装的要求，同时符合童装安全的相关规定，具有较好的市场前景。
参考文献
[1] 夏冬，曹红梅，於琴，等．芳矾纶分散染料环保载体染色工艺[J]．染整技术，201l，33(6)：1-3
[2] 张德强，钱坤，曹海建，等．芳矾纶厨师服的拒水拒油整理[J]．印染，2009(23)：28-31
