立体网状环保吸湿速干针织面料的开发yd16009

刘红玉.董现勇 常州旭荣针织印染有限公司，江苏常州213017

收稿日期 2012年7月4日

获奖情况：“2012年中国优秀印染面料二等奖”，“第十届江苏纺织技术创新奖”。

作者简介：刘红玉(1984-)，女，助理工程师，硕士。主要从事新型纱线在针织面料上的应用开发及针织面料染整研究工作。

原载: 针织工业 2013/3;5-6

【摘要】介绍了Drirelease®和Sor0na®两种纱线的性能及研发情况，阐述了采用具有吸湿速干功能的Drirelease®纱(88％涤纶+l2％ 天丝)与具有环保性的Sorona®／PET复合纱在单面大圆机上开发吸湿速干针织面料的编织工艺，包括原料规格、设备参数、三角排列等，以及精练、染色、定形等染整工艺。该面料经染整后可呈现出立体网状结构，面料轻薄，手感柔软，具有环保吸湿速干功能，适合做男女休闲运动面料。

【关键词】Drirelease®纱；Sorona®纱；吸湿速干；针织面料；编织工艺；染整工艺

【中图分类号】TS 184.4 文献标志码：B 文章编号：1000-4033(2013)03-0005-02

1 设计思路

Drirelease®纱是美国Optimer公司注册的专利产品 Drirelease®纤维面料具有手感光滑、吸湿性好、透气、易洗快干、去除异味等优点.同时用Drirelease®纱开发的面料能始终保持较高的干爽度.穿着更舒适。2009年Drirelease®纱主要有85％涤纶+15％棉和88％涤纶+12％羊毛两大系列产品。2010年Drirelease®纱推出88％ 涤纶+l2％ 竹.88％ 涤纶+12％ 天丝.88％Repreve+12％ 天丝.85％ Recycle Poly+15％ 有机棉.88％涤纶+12％丝.88％ 涤纶+12％ 亚麻等几大系列[1]。

Sorona®因加工简易、伸缩性及染色性优越.具有优于锦纶的柔软性.预计将可取代传统锦纶及PET部分市场 它是杜邦采用环保性的生化合成技术.由对苯二甲酸(PTA)与1,3丙二醇(1,3-PDO)共聚而成[2].而1,3-PDO原料从玉米粒中萃取，具有环保性。Sorona®纤维具有良好的弹性.且易于染色[3]。为了满足运动爱好者对服装穿着舒适性的要求.开发具有吸湿快干功能的面料.同时响应节能减排的号召.开发具有环保性的产品 采用Drirelease®纱与Sorona®复合纱进行交织.使水分或汗液可由面料的里层排至外层.保持里层干爽，达到导湿、排湿的效果。

2 编织工艺

2.1 原料规格

结合Drirelease®纱线的功能性与Sorona®纱的环保性，采用l4.5 tex (40s)的Drirelease® (88％涤纶+12％天丝)赛络紧密纺纱与11.1 tex／48 f(100 D／48 f)的复合弹性纱(45％ Sorona®+55％ PET)进行编织。

2.2 设备参数

机器 中国台湾铭铧生产的单面纬编大圆机

机号 28针／25.4 mm

筒径 762 mm(30”)

路数 96 F

总针数 2 640针

2.3 三角排列

两个线圈横列和4个线圈纵行组成一个花型.4 F形成一个循环，其三角排列如图1所示。

图1 三角排列图

2.4 技术要点

穿纱时.一般奇数路为Drirelease®纱.偶数路穿Sorona®／PET复合纱 调试时.在两种纱线集圈处Drirelease®纱需将Sorona®／PET

复合纱覆盖住。此外.编织过程中还需要注意：为保持Drirelease®纱较好的快干效果.只可与化纤类纱线进行交织.避免与吸湿性好的棉、人造丝、羊毛、麻等交织：面料组织结构不可太密. 否则影响Sorona®纱的弹性：需选用较好的织针进行编织， 以免出现针痕、横条等疵点

3 染整工艺

3.1 精练

为保证成品面料规格.需对下机后的坯布进行预定形 为了保证织物具有较好的染色效果.通过精 柠檬酸练去除织物表面的油渍、脏污等。

精练剂0.5 g／L

去油纱剂0.5 g／L

纯碱 2 g／L

温度 80℃

时间 20 min

3-2 染色

Sorona®的染色温度较PET纤维低，可使用分散性好、分子较小的分散性染料低温染色.同时采取分段升温的方法.染色温度为110℃时就有很好的上色率 当使用分散染料进行染色时.由于织物正反面使用了不同的纱线.加上针织的特殊结构.染色后织物具有空间的立体网状结构。

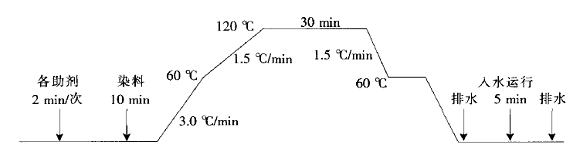

以染墨绿色为例.染色工艺曲线如图2所示

图2 染色工艺曲线

Mekicron黄UNSE 0.48％

Mekicmn红UNSE 0.20％

Mekicron蓝UNSE 0.24％

冰醋酸 1 g／L

RDT-27分散匀染剂 1 g／L

JH-PPM120吸湿排汗柔软剂 2 L

浴比 1：20

面料染色后在90℃ 的3 g／L还原洗净剂中清洗10 min.以洗去织物表面浮色 最后在40℃下的2 g／L双氧水中处理20 min. 以启动Drirelease®纱去除异味的功能。

3.3 定形

该面料的定形温度不能太高.除为了保证织物升华牢度外.还因为S0rona®在高温条件下易老化而丧失弹性。工艺配方如下：

柠檬酸 0.4 L

浴中柔软剂 20.0 g／L

定形专用渗透剂 0.5％

温度 130 ℃

定形速度 20.12 m／min

4 面料性能

幅宽 1 574.8 mm(62”)

克质量 184 g／m2

纵向缩率 -2％

横向缩率 -2％

扭力 0.7％

摩擦色牢度 4～5级

水洗牢度 4～5级

抗起毛起球等级 4～5级

织物实物图如图3所示

图3 织物实物图

该面料手感柔软.有网状的立体结构.规格尺寸稳定性较好.具有环保和吸湿速干的功能.适合做男女运动休闲装面料。

参考文献

[1]佚名.Drirelease®blends[EB／OL].[2012-7-4].http://www.drirelease.com.

[2]方雪娟.PTT纤维结构、性能与应用[J].上海毛麻科技，2005(1)：36-38.

[3]秦丽，赵晓霞，张丽芝，等.Sorona®PTT混纺针织面料服用性能研究[J].针织工业，2012(1)：8-10.
