纯棉篷盖布涂料染色拒水拒油阻燃复合涂层yd15906

张广知，黄小华 安徽工程大学安徽省纺织面料重点实验室，安徽芜湖 241000

收稿日期：2012—04—19 修回日期：2012-11-19

基金项目：安徽省芜湖市科委基金项目(芜科计字[2009]190)

作者简介：张广知(1965-)，男，副教授，硕士。研究方向为纺织品的印染技术。E-mail：zhangguangzhi20@163.com。

原载：纺织学报2012/2；125-128，135

【摘要】采用同浴涂层法对纯棉篷盖布进行涂料染色、拒水拒油整理、阻燃整理等复合功能加工，讨论了涂层配方和涂层量等对复合功能涂层效果的影响。并采用扫描电子显微镜(SEM)、X射线能谱分析(XPS)、热分析(TG)等表征了纤维表面形态、表面元素以及热性能。结果表明，经过同浴复合功能涂层后，篷盖布拒水拒油效果达到4级以上，耐水压可达18.0 kPa以上，阻燃效果可达B1级，涂料染色湿摩擦牢度达到4级；纤维上氟和磷的含量明显增加，复合功能涂层后，同样存在3个裂解阶段，但各阶段裂解温度明显降低，且主要裂解阶段更为明显，残渣量明显提高。

【关键词】纯棉篷盖布；复合功能涂层；x射线能谱分析；热分析

【中图分类号】TS 195.5 文献标志码：A 文章编号：0253—9721(2013)02—0125—05

随着篷盖布应用范围不断扩大，传统功能单一的篷盖布难以满足军用、产业用、民用等使用要求，篷盖布的发展趋向于多功能性。涂层法是实现纺织品多功能的重要方法，多功能化[1]、智能化[2]、绿色环保化是纺织品涂层整理[3-5]研究的热门课题。徐旭凡[4]采用转移涂层法，在聚氨酯涂层浆中加入壳聚糖，制得了具有防水透湿、抗菌效果的多功能织物。马晓光等[6]以T／C高强平纹织物为基布，采用改性的聚丙烯酸酯TP为涂层整理剂，制得具有阻燃、防水透湿、拒油、耐化学腐蚀、耐老化、防近红外探测等多种功能的涂层织物。张健飞等[7] 在聚氨酯涂层剂中加入阻燃剂对涤纶基布进行涂层整理，制得具有防水透湿和阻燃效果的多功能涂层织物。郑今欢等[8]结合抗紫外线屏蔽剂，采用多种涂层剂对纯棉漂白布和尼丝纺织物进行涂层加工，制成了具有防水透湿和良好紫外线防护性能的多功能涂层织物。而结合涂料染色的同浴复合功能涂层整理研究未见文献报道。

另外，随着全球对环保、节能减排的关注，传统的“先染料染色再单一防水整理”分步生产技术受到了严重的挑战，本文采用同浴涂层法对纯棉篷盖布进行涂料染色、拒水拒油整理、阻燃整理等复合多功能加工，大大缩短生产工序，节约用水，降低能耗，减少污水排放，具有较好的实用价值。

1 实验部分

1.1 实验材料与试剂

纯棉篷盖布，经纬纱线密度均为27.8 tex×2，经纬密为232根／10 cm×200根／10 cm(芜湖强力纺织品有限公司)。

无光涂层剂PU-801(工业品，辽宁恒星精细化工有限公司)；阻燃剂PES-M、阻燃粉PD(工业品，杭州伊联化工有限公司)；TG-435(工业品，上海大金)；水性聚氨酯黏合剂(自制)。

1.2 实验仪器与设备

MATHISLTF型涂层机(瑞士)，JMU型针板拉幅热定型机(北京纺织机械器材研究所)，M214型表面抗湿性能试验仪(山东省纺织仪器有限公司)，YG815A型织物阻燃性能测试仪、YG812D型织物渗水性测定仪(温州方圆仪器有限公司)，$4800型冷场发射扫描电子显微镜及附件X-射线能谱分析仪(日本日立)，DTG-60H热重分析仪(日本岛津)，YG815垂直法织物燃烧性能测试仪。

1.3 同浴涂层法复合功能整理工艺

涂层配方：涂层浆65份，涂料(自配军绿色)8份，自制黏合剂20份，加水适量合成100份。

工艺流程：篷盖布半制品→涂层→烘干(100℃)→涂层→烘干(100℃)→焙烘(160℃／3 min)→测试。

涂层浆组成：主要由涂层剂PU-801、阻燃剂PES-M、阻燃粉PD、防水剂等组成，设计5种组分不同的涂层浆，见表1。

1.4 测试方法

1.4.1 阻燃性能测试

参照GB／T 5455-1997《纺织品燃烧性能试验垂直法》进行测试。

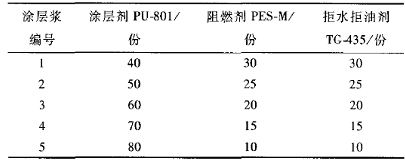

表1 涂层浆组分设计

注：各组分均加入20％ (对涂层浆)阻燃粉PD。

参照GB／T 17591-2006《阻燃机织物》的阻燃性能指标进行评价。Bl级：损毁炭长≤15 cm，续燃时间≤5 s，阴燃时间≤5 s。B2级：损毁炭长≤20 cm，续燃时间≤15 s，阴燃时间≤10 s。

1.4.2 拒水拒油性能测试

在M214型织物沾水仪上进行拒水柜油性能测试，参照GB／T 4745-1997《纺织织物表面抗湿性测定沾水试验》进行评级(拒油性能测试模仿拒水性能测试方法，以植物油代替去离子水)。

1.4.3 静水压测试

在YG812D型织物静水渗水性测定仪上，按GB／T 4744-1997《纺织织物抗渗水性测定静水压试验》进行测试。

I.4.4 织物表面形态表征和表面元素分析

采用日本日立公司的$4800型冷场发射扫描电镜对织物形态进行扫描，并采用能谱附件对纤维表面成分进行分析。

1.4.5 热重分析

热重分析在日本岛津公司的DTG-60H热重分析仪上测试。测试条件：氮气气氛，气流为40 mL／min，升温速度为10℃ ／min，温度范围为40～700℃ ，样品质量为1～5 mg。

2 结果与讨论

2.1 涂层浆组分对复合涂层效果的影响

表2、3示出不同组分涂层浆对涂层效果的影响。可看出，不同组分涂层浆对织物的防水性能和阻燃性能影响较大，而对染色性能没有明显影响，随着涂层浆中水性聚氨酯涂层剂用量的增加，拒水拒油整理剂和阻燃整理剂用量的减少，织物耐静水压越来越好，但织物的拒水拒油指标和阻燃指标都出现了不同程度下降，因为水性聚氨酯成膜性能较好，封闭织物的空隙，因而耐水压会升高，但随着其用量

增加，织物上含氟、含磷量的绝对值会有所降低，导致拒水拒油性能和阻燃性能下降。综合考虑，选择3号组分较为合适。

表2 涂层浆组分对拒水拒油、染色效果的影响

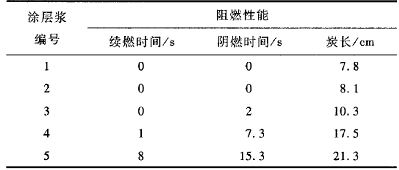

表3 涂层浆组分对阻燃效果的影响

2.2 涂层量对复合涂层效果的影响

表4、5示出涂层量对涂层效果的影响。可以看出，涂层量大小明显影响涂层织物耐水压、阻燃性能和拒油性，而对拒水性能、染色性能几乎无影响。随着涂层量增大，织物耐水压也增大，主要是由于涂层量增大，织物表面形成的膜厚度和交联程度增大，抗水渗透性能增强，所以织物耐水压增大；随着涂层量

增大，织物表面含磷量、含氟量的绝对值也会随着增大，因而阻燃性能、拒油性能都有所提高。综合考虑，选用涂层量为197 g／m2较为合适。

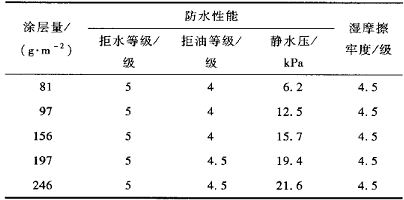

表4 涂层量对拒水拒油、染色性能的影响

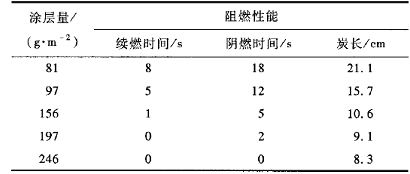

表5 涂层量对阻燃性能的影响

综上，纯棉篷盖布复合功能涂层整理优化工艺为：涂层浆65份(其中涂层剂PU-801 60份；阻燃剂PES-M 20份；防水剂TG-435 20份；阻燃粉20％(对涂层浆))；自制黏合剂20份；加适量水；涂层量197 g／m2 ；焙烘温度160℃；焙烘时间3 min。

2.3 同浴复合功能涂层织物表面形态

图1示出纯棉篷盖布复合功能涂层前后的SEM照片。可以看到，与未处理棉纤维相比，经过复合功能涂层后，纯棉篷盖布表面覆盖了一层薄膜，同时可以看到有一些微粒附着(可能为阻燃粉)，纤维之间存在一些相互黏连，这说明阻燃剂、拒水拒油整理剂、黏合剂等和纤维素之间可能形成了共价交联，在织物表面形成网状结构的薄膜包覆在纤维表面，封闭织物组织点之间的空隙，表面光滑性略有提高。

(a)原样	(b)复合涂层样
图1 纯棉蓬盖布SEM照片

2.4 同浴复合功能涂层织物表面元素分析

表6示出采用扫描电镜的能谱附件(XPS)对纯棉篷盖布涂层前后表面元素分析的结果。可以看出，同浴涂层法复合功能加工后，纤维表面氟元素的相对含量达到12.17％ ，而纤维表面磷元素的相对含量达到8.88％ 。织物拒水拒油性能好坏取决于其表面拒水拒油整理剂含量，即纤维上氟含量，纤维表面氟含量的多少，也反映了纤维上总的氟含量的多少[9]；同样，阻燃性能好坏取决于织物表面阻燃整理剂含量，即取决于纤维上磷含量，纤维表面磷含量的多少，也反映了纤维上总的磷含量的多少[10]。因此，涂层法复合功能整理后，织物上含有一定量的氟、磷，因此织物拒水拒油效果均达4级以上，静水压达到18.0 kPa以上，阻燃效果都达国标B1级。

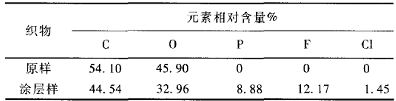

表6 纯棉篷盖布表面元素

2.5 同浴复合功能涂层热重分析

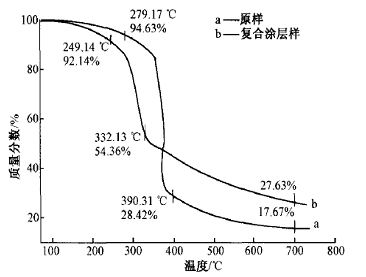

图2示出复合功能涂层前后织物的TGA热谱图。由图可知，同浴涂层法复合功能加工前后棉织物热裂解都存在3个裂解阶段：初始裂解、主要裂解和残渣裂解阶段[11]。复合功能涂层后，初始裂解阶段温度为40～249.14℃ ，失重率约为7.86％ ；主要裂解阶段温度为249.14～332.13℃ ，失重率约为37.78％ ；332.13℃ 以后裂解属于残渣裂解阶段，失

重率为26.73％ ，且整理后各阶段裂解温度比未整理的出现均有明显降低，主要裂解阶段更为显著，由未整理时的279.17～390.31℃ 降为整理后的249.14～332.13℃ ，在700℃ 时残渣量由未整理时的17.67％ 提高到整理后的27.63％ 。主要是含磷阻燃剂在高温时分解产生的磷酸、聚偏磷酸对棉纤维具有强烈的催化和脱水作用，促使棉纤维炭化，抑制左旋葡萄糖生成，说明纤维素阻燃属于凝聚相阻

燃机制。

图2 纯棉篷盖布TGA热谱图

3 结论

1)同浴涂层法复合功能整理后，纤维表面氟元素的相对含量达到12.17％ ；磷元素的相对含量达到8.88％ ，因而具有较好的拒水拒油和阻燃性能。同时涂层剂以及黏合剂等在织物表面形成膜结构，封闭织物表面纱线组织空隙，纤维表面也有一些同体附着物，具有较高的静水压和较佳的染色湿摩擦牢度。

2)同浴涂层法复合功能整理后，各阶段裂解温度都比未整理有所降低，主要裂解阶段更为显著，700 ℃时残渣量明显提高。

3)纯棉篷盖布复合功能涂层整理优化T艺为：涂层浆65份(其中涂层剂PU-801 60份；阻燃剂PES-M 20份；防水剂TG-435 20份；阻燃粉20％ (对涂层浆))；黏合剂20 份；加适量水；涂层量197 g／m2；焙烘温度160℃；焙烘时间3 min。

参考文献：

[1] 陈丽华．不同种类防水透湿织物的性能及发展[J]纺织学报，201 2，33(7)：151-158

[2] 施楣梧，肖红。智能纺织品的现状和发展趋势[J]高科技纤维及应用．201 0，35(4)：5-8，l5

[3] 徐旭凡，王善元．聚氨醑转移涂层织物的透湿防水性能[J]纺织学报，2005，26(3)：82-84

[4] 徐旭凡，多功能聚氨酯涂层织物的制备及性能[J]纺织学报，2006，27(3)：7I-73

[5]杨银英，贾哲昆，盂家光。防水透湿织物的加工技术及发展趋势[J]现代纺织技术，2010(1)：58-60

[6]马晓光，邓新华，顾振亚，等．多功能涂层织物的研究[J]纺织学报，1997,18(2)：19-23

[7] 张健飞，洪永华.多功能涂层织物的性能研究[J]印染，2000，26(7)：9-11

[8] 郑今欢，汪澜，封云芳. 功能性涂层织物工艺研究[J].浙江工程学院学报，2002，19(3)：149-152.

[9] 刘振波.棉织物有机氟拒水拒油整理及纳米粉体抗静电改性研究[D].苏州：苏州大学，2007.

[10]WU Weidong， YANG Charles Q. Comparison of different reactive 0rganoph0sphorus flame retardant agents for cotton： part II：fabric flame resistant performance and physical properties [J]. Polymer Degradation and Stability，2007，92(3)：363-369.

[11]朱平，隋淑英，王炳，等.阻燃及未阻燃棉织物的热裂解[J].纺织学报，2002(12)：32-33.
