β-环糊精接技棉织物的工艺研究yd12418
原新1 朱平1,2 张林1 张建波(1、青岛大学“纤维新材料及现代纺织”国家重点实验室培育基地 山东青岛266071)
(2、新型纺织材料绿色加工及其功能化教育部重点实验室<武汉科技学院> 湖北武汉 430073)
收稿日期;
作者简介:原新(1984-),女,青岛大学在读硕士研究生,研究方向为功能纤维及功能纺织品
原载:染整技术2010/5;1-4,17
【摘要】用环氧氯丙烷在碱性条件下将β-环糊精接枝到棉织物上,并探讨了接枝机理、接枝方法及最佳工艺。研究结果表明,环氧氯丙烷能将β-环糊精接枝到棉织物上, 环氧氯丙烷接枝棉织物的工艺为:棉织物;环氧氯丙烷10mo1/L;NaOH=1;8;2(重量比),反应时间3h,反应温度
【关键词】β-环糊精;环氧氯丙烷;棉织物;接枝
【中图分类号】TS195.2 文献标识码;A 文章编号;1005-9350(2010)
β-环糊精(β-CD)由7个葡萄糖单元通过α-(1,4)-糖甙键连结而成,这些单体以环状束缚在一起,形成一个外部是亲水性表面,内部具有一定尺寸的手性疏水空腔的闭合筒状结构,能包合一定大小的功能物质分子,形成一种特殊的包合物。β-环糊精的分子空腔内径约70~80nm,大小适中,应用范围广,且生产成本低,是近年来备受关注的新型包合材料[1-4]。
目前,国内外在β-环糊精与药物包结方面的研究很多,其中有些研究成果己应用于实际生产。实验利用环氧氯丙烷做交联剂将β-环糊精接枝到棉织物上,利用环糊精类似微胶囊的包合性能,可以开发出各种功能纺织品[5-7]。
1 实验
1.l 实验材料与仪器
织物:14.76tex×14.76tex 524根/
药品:β-环糊精、氢氧化钠(分析纯,天津市博迪化工有限公司),环氧氯丙烷(分析纯,上海凌风化学试剂有限公司),酚酞、硫代硫酸钠(分析纯,天津市广成化工有限公司)
仪器:HH6恒温水浴锅(江苏金坛市宏华仪器厂),紫外分光光度计(日本岛津制作所分析计测事业部),具塞三角瓶(250mL数个),循环水式多用真空泵(郑州长铝科工有限公司),烘箱(上海市实验仪器总厂),THZ282型恒温水浴振荡器(常州国华电器有限公司),NICOLET 5700型红外光谱仪(北京尼高力天光科贸有限公司)
1.2 实验方法
(1)棉织物预处理
称取
(2)棉织物环氧化
在溶胀后的棉织物中,加入55mL蒸馏水,10mL环氧氯丙烷和10mo1/L的NaOH溶液4mL。将三角瓶或烧杯震荡后,放入水浴振荡仪中,
(3)残留环氧氯丙烷的测定

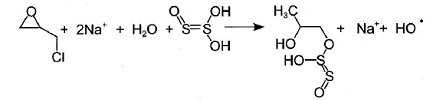

活化介质清洗液中残留环氧基的检测,采用如下方法;在适量清洗液中,加入1∶3mo1/L的硫代硫酸钠溶液3mL和1~2滴酚酞指示剂,剧烈振荡后,溶液不变红,说明环氧基己清除完全,其反应方程如下;
(1)溶液的配制与标定
1mo1/LNaoH标准水溶液;将40mLNa0H溶于1000
mL蒸馏水中,用邻苯二酸氢钾标定。
盐酸丙酮溶液;将4lnL盐酸溶于160nlL丙酮中,均匀混合即成,现配现用。
酚酞标准液;将酚酞在
(2) 测定方法
称取一定量的环氧化棉织物(精确到1mg),放于具塞三角烧瓶中,用移液管加入20mL盐酸丙酮溶液,加盖摇匀后在阴凉处室温放置1h,再加酚酞指示剂3滴,用1mo1/LNaOH标准溶液滴定至红色为终点。同样操作,做空白试验。
将制备的环氧化棉织物,放入10mo1/LNa0H与β-环糊精的混合溶液中,环氧化棉织物与NaOH的质量比为1;50,环氧化棉织物与β-环糊精的质量比为1;1.2。反应温度为
(1)溶液的配制
β-环糊精标准液:将β-环糊精在
酚酞标准液;准确称取一定量的酚酞,用60%乙醇溶液配制,浓度为3.5×10-4mo1/L。
缓冲溶液:用碳酸钠和碳酸氢钠配制pH值为10.5的缓冲溶液。
(2)β-环糊精回归方程
准确移取β-环糊精标液0.50,0.70,1.00,1.20,1.50,2.00mL分别置于25mL容量瓶中,各加入10mL蒸馏水,再加入2.00mL酚酞标准溶液,混合均匀,然后分别加入2.00mL缓冲溶液,定容,摇匀,放置40min。用蒸馏水作参比液,用
|
图1 β-环糊精标准曲线 |
回归方程为:△A=
(3) 织物上β-环糊精含量的测定
称取一定重量的经整理后的织物试样,在一定量的NaOH溶液中室温浸泡一定时间,从浸泡液中移取一定量的溶液,先用酸液中和,然后置入50mL容量瓶中,分别加入一定量酚酞标准液,一定量的缓冲液,用蒸馏水稀释至刻度线,放置一定时间后,测其吸光度值,并代入回归方程求出接枝到织物上
β-环糊精含量。
分别测定未处理棉织物、接枝β-环糊精棉织物及β-环糊精的红外吸收光谱。
2 结果与讨论
2.1 影响棉织物环氧化的因素
β-环糊精接枝棉织物的关键是棉织物环氧基的含量。因此,本实验以
|
|
(a) |
(b) |
|
|
(c) |
(d) |
图2 不同因素对棉织物环氧化的影响 |
图2(a)表明棉织物上的环氧值,在反应初期随反应温度的升高而增加;当温度到达
图2(b)表明当反应进行3h后,棉织物上的环氧值基本达到最大值,再继续反应环氧值变化不大。
图2(c)表明棉织物上的环氧基含量,反应开始时随环氧氯丙烷用量的增加而增加;当环氧氯丙烷用量达到7mL时,棉织物环氧值最大,环氧化最充分。再增加环氧氯丙烷的用量,棉织物环氧值反而下降。故环氧氯丙烷用量为7mL时环氧效果最佳。
图2(d)表明随NaOH溶液用量的增加,棉织物上环氧基的含量显著增加;当NaOH溶液用量达到5mL时,环氧基含量最大,而后随NaOH用量的增加而减少。其原因是环氧氯丙烷在碱性条件下本身发生醇解反应,且醇解过程中会消耗一些碱,从而降低体系的碱浓度而影响棉织物的环氧化。
在环氧氯丙烷分子中,由于电子云密度集中在氧原子上,而氧原子非常活泼,其在亲电试剂H+作用下,易生成环氧氯丙烷正离子中间体,但这种中间体不稳定,易转化为3氯-2-羟基丙基正碳离子,该正碳离子取代棉织物上的H+,然后发生闭环反应得到环氧化棉织物。
因此,环氧化反应的最佳工艺条件为:
2.2 影响β-环糊精接枝环氧化棉织物的因素
研究发现,环氧化棉织物与β-环糊精的反应,受反应时间、温度、β-环糊精含量和环氧值的影响,如下图3。
|
|
(a) |
(b) |
|
|
(c) |
(d) |
图3不同因素对β-环糊精接枝环氧化织物的影响 |
图3(a)显示当反应进行3h后,棉织物上β-环糊精的含量己基本达最大值,再继续反应β-环糊精质量变化不大。
图3(b)表明棉织物上β-环糊精的含量,在反应开始时随反应温度的升高而增加,当温度到达
图3(c)表明β-环糊精与环氧化棉织物的质量比越大,棉织物上β-环糊精的含量越大。当两者的质量比大于1;1.1时,棉织物上β-环糊精的含量增加缓慢,故其最佳反应的质量比为1;1.1。
图3(d) 棉织物上β-环糊精的含量,随环氧化棉织物上环氧值的增加而增加。当环氧值超过1.2时,增长率趋于缓慢。
2.3 结构分析
β-环糊精、棉织物、β-环糊精接枝棉织物的红外谱图见图4。
|
A、β-环糊精; B、未处理棉织物; C、接枝β-环糊精棉织物 |
图4 红外光谱图 |
由图4可知,接枝β-环糊精棉织物的红外谱图中,
3 结论
(1)以环氧氯丙烷为交联剂,可将β-环糊精接枝至棉织物上,棉纤维分子并未因接枝β-环糊精后而发生根本性破坏。
(2)环氧氯丙烷接枝棉织物的工艺为;棉织物;环氧氯丙烷;10mo1/L NaOH 1.8∶2(重量比),反应时间3h,反应温度
4 参考文献
[1] Liu Y, Han B H, Sun S Ⅹ, et a1, Mo1ecu1ar recognition study on supermo1ecu1ar system and enantiose1ectivity of aliplatic alcohols by L-Tryptophan-modified β-cyc1odextrin [J], J 0rg Chem,1999, 64;1487-1493
[2] Kuwabara T,Takaura M,Matsushita A.et a1.Pheno1phtha1ein-modified β-cyc1odextrin as a mo1ecu1eresponsive co1or1ess-to- co1or change indicator [J]. J Org Chem, 1998, 63;8729-8735
[3] 童林荟,环糊精化学基础与应用[M]北京;科学出版社,2001.183
[4] Le Thuaut P,Marte1B,CriniG,eta1。Grafting of cyc1odextrin sontopo1y propy1ene nonwovenfabrics for themanufacture of reactive fi1ters,I.Synthesis parameters [J]. Journa1 of App1ied Po1ymer Science,2000,77 (10);2118-2125
[5] 林颖,吴毓敏,吴雯,等.天然产物中的糖含量测定方法正确性的研究[J].天然产物研究与开发,1996,8(3);5-9
[6] 万军民,胡智文,陈文兴等,纤维素织物接枝β-环糊精的合成及其富集金属离子研究[J].高分子学报,2004(4);565-572.
[7] 陈海相,余志成,陈文兴,等.β-环糊精修饰纤维素织物的制备[J]纺织学报,2003,24 (5);408-410
