纺织品的护肤整整加工改其应用yd 6707
李俊 (苏州莱德纺化有限公司，江苏苏州 215000)
周拥军 (苏州欣鸿源染整有限公司，江苏苏州 215000)
收稿日期：2005-11-16
原载：《染整技术》2006/4；1-5
【摘要】介绍护肤整理加工产品的特性和原理，其源自于化妆品的原料及其应用，通过纺织后整理的加工方法，赋予各种纤维滋润、调理、保湿及其凉感、热感、抗皱等特殊功能，提高面料的服用性能。通过试验和测试，说明TASTEX产品可以使织物具有良好的吸湿和保湿效果，从而达到对皮肤的保湿、保养和护理的功能。
【关键词】护肤整理加工 化妆 Tastex 滋润 保湿
【中图分类】TS195.59 文献标识码:A 文章编号:1005一9350(2006)04-0001-05
近年来，人们对自身的卫生保健意识日益增强，同时随着工业发展，环境污染日益严重，大气中二氧化碳、氮氧化物和硫氧化物增加，对人体影响较大，造成过敏体质人数增加，因而皮肤护理功能整理引起重视。所以，更多和皮肤接触的服装面料趋向于自然和环保的意识，国内外许多研发机构应用高新技术的功能整理，开发以动物类和植物类为主的整理剂，如对织物进行抗菌防臭、吸湿凉爽、护肤调理等特殊加工，其中日本诸如大和、洛东化学公司以及国内的洁尔爽、中大科技等公司先后在这方面的整理剂开发取得一定的进展。
护肤整理加工产品是由拜耳日本公司开发出来的产品，其概念源自于化妆品的应用，以纺织后整理加工的方式，赋予织物具有如同化妆品般的滋润、调理、保湿及其他特殊功能，使人们穿着的织物具有清沽、舒适、感性与便利的特性，经过护肤整理加工产品(TASTEX系列)处理过的织物，使人们对服装面料的要求已不仅仅局限于简单的抗菌、吸湿、透气等整理功能，而更多的趋向于天然、健康、舒适和安全的特性。
1 护肤整理加工产品的特性
(1)天然性：所用的原料都采用化妆品及天然原料提取物，对肌肤比较温和；
(2)健康性：具有滋润和调节湿度的效果，特别适合针织内衣等面料，使织物像会呼吸一样；
(3)安全性：赋予织物护肤调理的功能，对人体和环境无害。
2 护肤整理加工产品的原理
TASTEX的结构属于多层气孔组织，为水相与油相交迭而成的多层组织(见图1)。
|
|
|
图1护肤整理加工剂的原理结构图 |
当周闹环境干燥时，水相层将吸收周围的水气而膨润，因而达到保湿的效果，使肌肤周围的湿度不至于过度干躁。当周围环境过度潮湿时，汕相层将因其拒水之特性，而发挥帮助水气排放的效果，因而使得肌肤周围的湿度不至于过高而感觉舒适(见图2)。
|
|
|
图2 Tastex系列的三维结构图 |
由于TASTEX的特殊结构，其中油相层中含有的十一碳烯酸单甘油脂(Undecynol monoglyceride)，它是天然的抗菌剂，存在于人体汗腺分泌物中，对肌肤亲和不刺激，有一定抵抗真菌的能力。因此，所有的护肤整理剂除了调理皮肤功能以外，还具有抗菌卫生抑菌消臭的性能。
3 护肤整理主要加工产品介绍
在所有护肤整理系列产品中，各种产品的主要成分、离子性、功效等见表l。
表l Tastex系列护肤整理主要产品一览表
|
加工名称 |
胶原蛋白整理 |
丝素蛋白整理 |
芦荟整理 |
甲壳素整理 |
|
产品品名 |
SKU-A |
ssU |
ALS |
CTS |
|
主要成分 |
深海鲛汕 |
深海鲛油 |
芦荟萃取物 |
甲壳质 |
|
胶原蛋白缩氨酸 |
蚕丝蛋白 |
蚕丝蛋白 |
蚕丝蛋白 |
|
|
十一碳烯酸单甘油酯 |
十一碳烯酸单甘油酯 |
十一碳烯酸单甘油酯 |
十一碳烯酸单甘油酯 |
|
|
- |
- |
深海鲛油 |
深海鲛油 |
|
|
离子性 |
阴离子 |
阳离子 |
阳离子 |
阳离子 |
|
功效作用 |
护肤滋润保湿 |
护肤滋润保湿 |
护肤滋润保湿 |
护肤滋润保湿 |
|
加工名称 |
凉感整理 |
热感整理 |
皮肤防皱整理 |
抗菌整理 |
|
产品名称 |
COOL |
HOT |
TG0031 |
MGU |
|
主要成分 |
木糖醇 |
唐辛子萃取物 |
酯化维他命A醇 |
- |
|
深海鲛油 |
甘菊萃取物 |
深海鲛油 |
- |
|
|
蚕丝蛋白 |
- |
蚕丝蛋白 |
- |
|
|
十一碳烯酸单甘油酯 |
十一碳烯酸单甘油酯 |
十一碳烯酸单甘油酯 |
十一碳烯酸单甘油酯 |
|
|
离子性 |
阳离子 |
阳离子 |
阳离子 |
阳离子 |
|
功效作用 |
凉爽护肤、降温 |
保暖，促进血液循环 |
防皱护肤保湿 |
抗菌除臭 |
3·1 护肤整理加工产品的主要原料与功能
十一碳烯酸单甘油脂：保湿、洁净与卫生的功能，存作于人体的汗液之中，为天然的抗菌防臭整理剂。
深海鲛鱼油：保湿、滋润与保护等功能。
胶原蛋白：滋润与调理等功能。
蚕丝蛋门：滋润与调理等功能。
芦荟萃取物：保湿、滋润与保护等功能。
甲壳素：保湿与保护等功能。
木糖醇：保湿与凉感，具有吸热降温之效果。
辣椒酊萃取物：保湿与热感等效果。
甘菊萃取物：调理、镇静与美白等效果。
维他命A：促进死去角质细胞的脱落，使角质生成正常化，让皮肤更加平滑、富弹性。
3·2 丝素蛋白整理
由于蚕丝纤维对人体具有良好的保湿和对皮肤的滋润作用，经特殊提取出丝胶蛋白氨基酸为主的成分，以一定的合成方式与深海鲛鱼油（Squalane）和天然抗菌防臭物质结合成的。纺织品经蛋白质改性处理后，衣物具有一定的抗皱性、伸缩性、蓬松性；夏天穿着出汗不粘身；由于纤维粘附的动物性蛋白氨基酸与人体皮肤蛋白组成相似，使衣物与皮肤亲和，能增进皮肤细胞活力，它具有保湿、滋润、抗菌调理保健的作用。
3·3 芦荟整理
由于药用芦荟中的氨基酸、有机酸、多糖及微量金属都是皮肤天然保湿因子(NMF)中的成分，因此它可以成为模拟和仿生天然保湿因子的极好保湿剂。芦荟特有的亲水作用，可吸收空气中的水分，达到保湿效果。芦荟中含有维生素、矿物质、多糖等天然营养成分，均为皮肤所需要的营养物质，对皮肤具有滋润和供给皮肤营养成分。
3·4 甲壳素整理
甲壳质是甲壳动物蟹、虾等外壳的主要成分，它对皮肤有保护作用。甲壳质脱乙酰后的脱乙酰甲壳质结构中有多个羟基和氨基等极性基团，其水合能力极强，保湿性好，可保持皮肤的水分。同时它的氨基可发挥抗菌防臭作用。
3·5 凉感整理
木糖醇(Xylitol)为一种糖醇类物质，当它溶解在水中时会产生吸热反应，因而使温度降低，当织物含有木糖醇时，木糖醇吸收体内之汗气而产生吸热反应，因而使皮肤产生凉爽感，降低皮肤表面温度，由于还有十一碳烯酸单甘油醇的存在，更具有抗真菌之功能，防止汗液中的微生物产生臭味。所以利用木糖醇的特性所处理的加工即为凉感整理加工，其原理见图3。
|
|
|

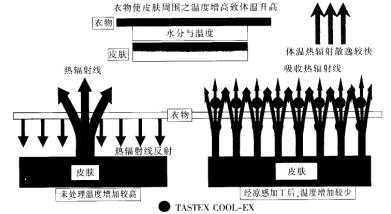

图3 凉感整理的原理图 |
3·6 热感整理
其以辣椒萃取物和甘菊萃取物为主原料，配以十一碳烯酸单甘油酯等组成。由于这类萃取物中以辣椒酊(又称唐辛子)为主要成份，辣椒酊通常被用于治疗关节酸痛之药膏内，通过油水相结合的整理剂应用于染整加工，目的是通过唐辛子促进血液循环与新陈代谢，产生蓄热保暖效果。
3·7 维他命A皮肤抗皱整理
太阳的紫外线辐射会令皮肤缺乏维他命A，因而加速皮肤老化，出现皱纹、松弛等现象。维他命A是一应用于化妆品领域的新产品，它的主要成分为酯化维他命A醇，它可以帮助角质细胞加速脱落，刺激细胞新生以及加速肌肤代谢，而表皮蛋白质代谢的提高会使得表皮增厚，因而帮助肌肤消除皱纹、恢复平整。
通过油水相结合的整理剂应用于染整加工后，织物具有促进死去角质细胞的脱落和角质生成正常化，促进细胞分裂，增加表皮厚度，改善水分防护层等功效，有助于皮肤更加平滑、富弹性，帮助肌肤抗皱的效果，即为维他命A整理加工。
4 应用测试与讨论
我们通过在实验室的应用试验的基础上，先后对各种纤维的针织物、纱线等进行小批量生产试验，我们认为，由于TASTEX系列产品的亲和性好，水油相的结构有改善纤维的吸湿和释放水分的特点，对纤维的适用性比较广泛，可以适用于棉、尼龙、羊毛及其混纺纤维等织物。
4·1抗菌性能的测试
我们将TASTEX WGU抗菌整理剂分别在棉针织物、棉/粘、尼龙、亚克力/羊毛等纤维上进行试验，然后根据JAFET抗菌测试方法，对测试材质进行抑菌值性能检测，因为抑制细菌繁殖有助于消除臭气的产生，从而来评定抗菌防臭的效果，
从表2可见，测试结果表明该天然抗菌剂在各种纤维上的抗菌效果比较显著，因此MGU在TASTEX系列产品中的存和有助于对皮肤上真菌的抑制，改善衣物穿着的舒适感和卫生性。
表2 各种织物抗菌整理后的抑菌性能测试结果
|
测试织物 |
MGU用量 |
加工方式 |
抑菌值 |
|
|
水洗前 |
水洗20次后 |
|||
|
棉毛巾 |
10g/L |
浸轧 |
6.2 |
＞6.1 |
|
棉针织物 |
1% |
吸尽 |
4.3 |
4.8 |
|
棉/粘胶混纺纱(50/50) |
1% |
吸尽 |
4.1 |
4.5 |
|
尼龙/粘胶混纺纱(50/50) |
1% |
吸尽 |
＞6.2 |
4.6 |
|
亚克力/羊毛(70/30) |
2% |
吸尽 |
2.5 |
3.5 |
测试说明：(1)微生物的滋长造成讨厌的臭味以金黄色葡萄球菌（Saphylococcus aureus）为主，以其为测试细菌；(2)评估根据JAFET"SEK"label标准(JAFET:Japanese
Association for the Functinal Evaluation Textile)；（3）测试中的洗涤方法按JIS-L0217标准。
4·2 凉感整理后性能的测试
我们将TASTEX COOL凉感整理剂在棉针织物上进行试验，我们采用吸尽法：3%
TASTEX COOL，pH6-7，30-40℃，保温3Omin，烘干。然后采用日本拜耳提供的护肤测试方法，结果见表3。
实验室测试方法：先将受测材质于70℃烘干2h，将恒温箱设定于35℃，恒温箱内部温度34.8±0.3℃，湿度27%±3%，然后将使用的器皿(干燥器、离子交换水或蒸馏水、温度感应计、夹子、0.5ml滴管等)放在恒温箱内，将烘干的受测物折四摺放在恒温箱内的干燥器内2h，滴0.5ml的离子交换水到被测织物表面，立刻以温度计测量该处之温度，以夹子夹住受测物与温度感应计，使温度感应计紧贴住受测物，测量时间为3Omin，前5min每分钟测量一次，之后每5min测量一次。
表3 凉感整理后的温度测试对比表(℃)
|
时间/min |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
|
未处理 |
31 |
28 |
27.4 |
27 |
26.8 |
26.7 |
26.9 |
|
3%TASTEXCOOL |
31 |
26.1 |
25.4 |
25 |
24.8 |
24.8 |
24.8 |
结果表明，经凉感整理后，纤维素纤维及其混纺织物的表面与皮肤的温度可下降2℃左右，可以达到一定的凉爽舒适效果。
4·3 丝素整理后性能的测试
我们将TASTEXSSU丝素整理剂在棉/粘胶混纺纱线上进行试验，采用吸尽法：3%TASTEX
SSU，pH6-7，30-40℃，保温2Omin，烘干。
然后根据JAFET规定之水分测试方法对试样进行吸收水分和水分释放的测试，结果见表4、表5。
表4 丝素整理后的吸收水份测试对比表
|
时间/min |
0 |
l5 |
30 |
45 |
60 |
75 |
90 |
l05 |
l20 |
|
未处理 |
0 |
0.47 |
0.82 |
1.12 |
1.48 |
1.64 |
1.95 |
2.11 |
2.43 |
|
3%TASTEX
SSU HL=0 |
0 |
1.22 |
1.61 |
2.23 |
3.04 |
3.38 |
3.81 |
4.11 |
4.37 |
|
3%TASTEX
SSU HL=10 |
0 |
0.88 |
1.25 |
1.59 |
1.84 |
2.24 |
2.57 |
2.96 |
3.24 |
注：HL为水洗次数
表5 丝素整理后的释放水份测试对比表
|
时间/min |
0 |
l5 |
30 |
45 |
60 |
75 |
90 |
l05 |
l20 |
|
未处理 |
0.4 |
0.39 |
0.39 |
0.38 |
0.38 |
0.37 |
0.36 |
0.35 |
0.35 |
|
3%TASTEX
SSU HL=0 |
0.4 |
0.35 |
0.35 |
0.33 |
0.31 |
0.29 |
0.28 |
0.26 |
0.24 |
|
3%TASTEX
SSU HL=10 |
0.4 |
0.37 |
0.37 |
0.36 |
0.35 |
0.32 |
0.31 |
0.29 |
0.28 |
注：HL为水洗次数
以上分别是TASTEX SSU整理后，织物水分吸收和水分释放的变化情况，从表4可以看出，在干燥情况下，经过SSU整理后织物的吸收水分比未整理织物较快，说明TASTEX
SSU可赋予织物保湿效果。表5中水分释放方面，潮湿状态下，经过TASTEX SSU整理后织物的释放水分的速率较高，能赋予织物干爽、舒适的感觉。
4·4 皮肤抗皱整理后性能的测试
我们将TASTEX TGO031皮肤抗皱整理剂在棉/粘胶混纺纱线上进行试验，我们采用吸尽法：5%TASTEX TGO03l，pH6-7，30-40℃，保温3Omin，烘干，然后织成衣片进行测试。测试方法：以环境温度23℃、相对湿度45%为条件，将受测织物在此环境下调理3Omin后，将5%TASTEX
TGO031处理过的布与未处理过的布包覆于手臂上，然后以SKICON-200（日本厚生皮肤测试标准）测试皮肤表面含水率之变化(以包覆测试前之手臂使肤之含水度为100%)。
结果处理后的皮肤表面含水度达213%，效果
明显，见图4。
|
|
|
图4皮肤抗皱整理后的表面含水度对比 |
|
l号测试物:未经过特殊整理，一般亲水整理 2号测试物:经过TASTEXTCOON整理 |
5 总结
(1)由于所用的主要成分来自于化妆品原料，经加工后织物具有环保、清沽、舒适等特点。
（2)TASTEX系列护肤整理加工方便，适用性广泛，由于所用的主要成份来自于化妆品原料，其对皮肤亲和性极佳，使加工织物更具有天然性。
(3)经过大量的实验测试和批量的生产实践，TASTEX产品可赋予织物良好的吸湿和保湿效果，结合TASTEX产品富含的多种特殊功效成分可以达到对皮肤的保湿、保养和护理的功能。
6 参考文献
[1]宋肇棠，21世纪织物的功能整理[J]印染助剂，2001(2)；1-8
[2]宋肇棠，功能性织物整理的进展(二)[J]印染，2003（11）；
[3]大和化学工业，天然植物油抗菌芳香剂[J]加工技术， 2003，37(7)；
[4]拜耳护肤整理加工产品的应用技术资料
