棉/PTT交织物的弹力性能解读yd6203
杨栋梁
原载：全国染整新技术协作网简讯/2005/12/28；8-10
棉氨纶包芯纱织物是人所共知的弹性产品，是当代时尚的休闲服面料之一，可是，被誉为弹性聚酯的PTT纤维与棉交织，其弹力与同规格的棉氨纶包芯纱织物比较水平如何?
是PTT纤维产品开发应用中一个有实际意义的问题。
兹援引某PTT纤维的开发和应用专题组的一组试验结果作为对这个问题的回答。
一组试验织物的组织规格如表1所示，织物5是织物1、2的对照试样，织物6是织物3、4的对照试样。
表l 试样的组织规格
(岛津AG-1OTA型电子万能试验机测定)
|
编号 |
组织 |
经纱 |
纬纱 |
成品经纬密 (根/l0cm) |
纬向 |
|||
|
原料 |
细度(tex) |
原料 |
细度(tex) |
断裂强度（N/cm） |
断裂伸长（%） |
|||
|
1 |
平纹 |
棉 |
9.7 |
PTTDTY |
8.3 |
530×326 |
55.2 |
97.5 |
|
2 |
平纹 |
棉 |
9.7 |
PTTDTY |
11.1 |
520×292 |
59.4 |
82.1 |
|
3 |
4/1左斜 |
涤/棉 |
13 |
PTTDTY |
11.1 |
690×360 |
88.4 |
105.2 |
|
4 |
4/1左斜 |
涤/棉 |
13 |
PTTDTY |
16.7 |
680×370 |
141.1 |
108.2 |
|
5 |
平纹 |
棉 |
13 |
棉+氨 |
13+4.4 |
520×280 |
48.1 |
51.4 |
|
6 |
4/1右斜 |
棉 |
18.22 |
棉+氨 |
18.2+7.7 |
760×300 |
67.4 |
55.5 |
上述6块试样的纬向拉伸曲线如图I所小。
|
|
|

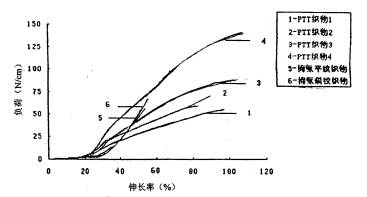

图1 棉/PTT交织物与棉氨纶包芯纱织物的拉伸曲线 |
由图1可知，弹力织物在低拉伸率时模量很低，主要是在纱线屈曲变化的同时发生较大的伸长变形，表现出较宽广的低模量或大变形区域。图1中4种棉/PTT交织物的伸长
率在25%以下时模量都很低，同样棉包芯纱织物伸长率在30%以下时模量也都很低的。
在拉伸率增加时，4种棉/PTT交织物的拉伸曲线与棉氨纶包芯纱织物开始明显不同。棉氨纶包芯纱织物的拉伸曲线的斜率迅速增大。这是随着伸长率增加，外包的棉纤维逐渐
被拉直，织物愈来愈表现出棉纤维的高模量特征。棉/PTT交织物在高伸长率下仍表现出低模量的特征。同时，棉/PTT交织物的纬向断裂强力和伸长率都高于棉包芯纱织物。
6块试验布样经定伸长重复拉伸试验，作为织物弹力回夏性能，在定伸长率为25%时，末次平均弹力回复率如表2所示：
表2 织物的弹力回复性能(定伸长率25%)
|
|
弹力回复率 |
收缩力 |
|||
|
平均值% |
CV(%) |
平均值 |
CV(%) |
||
|
(cN/cm) |
(cN/tex) |
||||
|
1 |
61.1 |
3.2 |
496.2 |
1.83 |
11.2 |
|
2 |
59.8 |
3.1 |
614.8 |
1.90 |
3.9 |
|
3 |
76.9 |
3.7 |
369.2 |
0.92 |
16.1 |
|
4 |
76.8 |
2.2 |
609.2 |
0.99 |
10.4 |
|
5 |
51.1 |
9.0 |
270.8 |
0.67 |
11.1 |
|
6 |
62.4 |
5.8 |
209.6 |
0.34 |
15.9 |
(1)弹力回复率
各织物间的弹力回复率用t检验比较其差异。在显著水平为0.05条件下，认为织物1和织物2的弹力回复率无明显差异，织物3和织物4的弹力回复率也无明显差异。但t验
证明：在显著水平0.05条件下，织物1、2和织物5，织物3、4和织物6之间都存在显著差异。说明棉/PTT交织物的弹力回复率明显高于棉氨弹力织物，而且从CV%可以看出棉/PTT交织物弹力回复率的离散性小。氨纶丝有很大的弹力，其伸长率可大于400%，回弹率可达95-99%，但被加工成包芯纱后，受外包棉纤维限制，棉氨包芯纱的弹力回复能力变小了。
(2)收缩力(或回缩力)
从表2可以看出，棉/PTT交织物单位宽度上的收缩力远大于棉氨包芯纱织物，说明棉/PTT纤维在紧身衣等健美体形服装上有宽广的应用前景。就单位细度纱线上的收缩力而言，仍采用t检验比较各织物间是否有显著差异。在显著水平0.05条件下，认为织物l和织物2的单位细度纱线上的收缩力无明显差异，织物3和织物4的单位细度纱线上的收缩力也无明显差异。而t检验证明，在显著水平0.05时织物1、2和织物5、织物3、4和织物6之间有显著差异，说明与相同组织的棉氨织物相比，每特克斯PTT纱线对人体施加的收缩力比棉氨包芯纱要大得多，在某些要求收缩力小的场合，可适当减小织物中PTT
纱线的用量。
(3)弹力回复率与拉伸循环次数的关系
为了解弹力织物的弹力损失情况，我们将拉伸循环的次数加大到20次，分别考查组织规格相近的棉/PTT交织物2和棉氨平纹织物的弹力回复率与拉伸次数的关系，见图2。
|
|
|

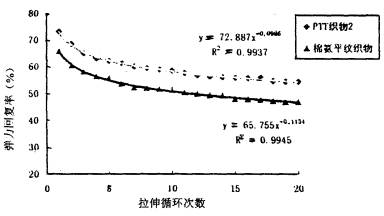

图2 弹力回复率与拉伸循环间的关系 |
从图2可以看出，随着拉伸循环次数的增加，织物的弹力回复率逐渐减小，且减小的幅度逐渐变小，棉PTT交织物的弹力回复率明显高于棉氨平纹织物，但两种织物的弹力回复性能受拉伸循环次数的影响程度类似。
由上述试样的拉伸曲线，弹力回复性及收缩力等性能看来，传统梭织物中的棉氨纶包芯纱纬向弹力产品，已出现了一个级具活力的潜在挑战者——棉/PTT交织物，但谁领风骚，有待于市场检验了。
